| Technologie |
Brushless |
| Bobinage |
230 Vac |
| Bride |
130mm |
| Couple de décrochage continu (M0) |
5,73 Nm |

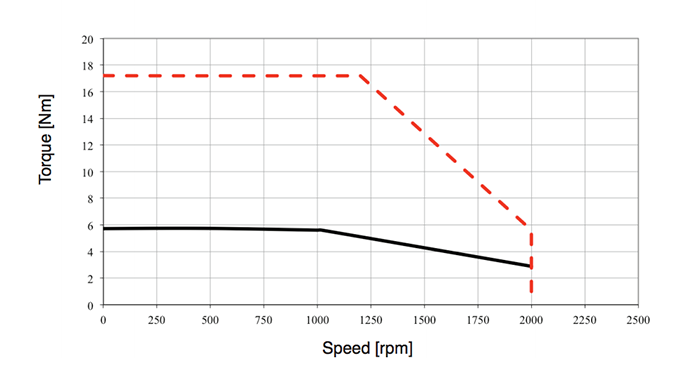

| Couple max (Mmax) |
17,19 Nm |
| Vitesse de rotation nominale (nN) |
1000 tr/min |
| Couple nominal (Mn) |
5,73 Nm |
| Courant nominal (IN) |
4,10 Arms |
| Puissance nominale (PN) |
0,60 kW |
| Tension nominal d'enroulement (Un) |
230 Vac |
| Tension maximale d'enroulement (Umax) |
360 Vdc |
| Tension maximale à la terre |
255 Vac |
| Courant max (lmax) |
13,50 Arms |
| Courant continu (I0) |
3,77 Arms |
| Tension constante (Keu-v) |
92 Vrms/Krpm |
| Couple constant (Kt) |
1,52 Nm/Arms |
| Resistance du bobinage (R20u-v) |
2,08 Ohm |
| Inductance du bobinage (Lqu-v) |
26,25 mH |
| Inductance du bobinage (Ldu-v) |
23,91 mH |
| Vitesse de rotation maximale (nmax) |
2000 tr/min |
| Inertie du rotor sans frein (JM) |
6,74 Kgcm2 |
| Inertie du rotor avec frein (JM) |
6,88 Kgcm2 |
| Poids sans frein d'arrêt (m) |
7 kg |
| Poids avec frein d'arrêt (m) |
8,2 kg |
| Constante de temps thermique (Tth) |
33 min |
| Charge maximale de l'arbre radial |
670 N |
| Charge maximale de l'arbre axial |
200 N |
| Type de codeur |
absolu et incrémental |
| Température ambiante |
-20 à +40°C |
| Humidité |
5...85% (pas de condensation) |
| Certification |
UL1004, CSA, CE et Rohs |
| Protection |
IP54 standard et IP65 avec étanchéité de l'arbre |
