EZD-1136
Contrôleur programmable pour moteur pas à pas montable sur moteur/Module pilote 24V, 3A, 256 micro-pas, CANopen DS402, pulse et direction, entrée analogique, 4 entrées numériques optoisolées et 2 sorties numériques optoisolées. Boucle fermée et contrôle de force.
Principales fonctions :
- Communication : CANopen, RS485
- Tension d'alimentation : 20 - 30 Vdc
- Courant : 3 A
Contrôleur EZD-1136 – Compact et performant
Pilotez vos moteurs pas à pas avec précision grâce au contrôleur EZD-1136.
Conçu pour les environnements exigeants, il combine fiabilité, facilité d’intégration et technologie de pointe.
Il convient parfaitement aux domaines de la robotique, de l’automatisation industrielle, des systèmes embarqués et de l’électronique de précision.
| Références | EZD-1136-CANOPEN | EZD-1136-RS485 |
|---|---|---|
| Nombre d'axes | 1 | 1 |
| Tension d'alimentation | 20-30Vdc | 20-30Vdc |
| Courant RMS | 3A | 3A |
| Communication | CANopen | CANopen, RS485 |
| Microsteps | 1...256 | 1...256 |
| Type de moteur | Pas à pas | Pas à pas |
| Entrée analogique | 1 (0-10Vdc) | 1 (0-10Vdc) |
| Entrée digitale | 4 (5-24Vdc) | 4 (5-24Vdc) |
| Sortie digitale | 2 (<50mA) | 2 (<50mA) |
| Pulse et direction | Oui (200Khz) | Oui (200Khz) |
| Fonctionnalités | Standalone Mode, Torque control, Full Closed loop, Stall Detection | Standalone Mode, Torque control, Full Closed loop, Stall Detection |
| Protection | Over/Under voltage Motor disconnected |
Over/Under voltage Motor disconnected |
| Largeur | 37mm | 37mm |
| Longueur | 37mm | 37mm |
| Hauteur | 12mm | 12mm |
| IP | 20 | 20 |
 |
| Type | Fichier |
|---|---|

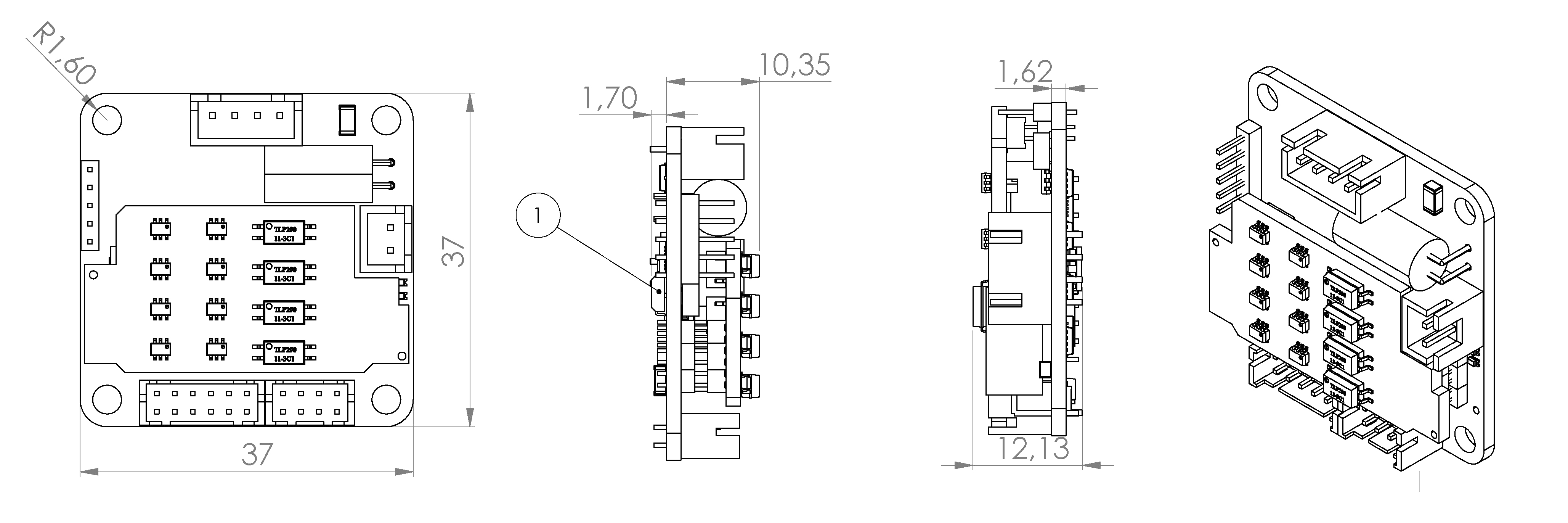

| 3D | 2024-10-02_VARSDP24953-A0.STEP |
| Manuel d'utilisation | 2025-01-03_User_Manual_EZD-1136-1.2.pdf |
| Manuel d'utilisation | 2025-01-06_Firmware_Simple_tuner_user_manual-1.6.pdf |
| Manuel d'utilisation | CANopen_firmware_manual_EZD-1136-1.4.pdf |
| Software | SimpleTuner-1.0.1.zip |
| Fichier EDS | SiS17-iD233-CNFC-TX-V120-1.20.eds |
