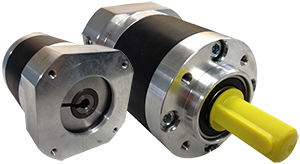

Réducteur planétaire PLG 500/1
Couple :
330 - 600 Nm
330 - 600 Nm
Vitesse :
1800 à 4000 tr/min
1800 à 4000 tr/min
Jeu torsionnel :
≤4 / ≤2
≤4 / ≤2
| Caractéristiques | Rapport de réduction i : | PLG500/1 |
| Couple de sortie nominal Valable également en mode S1 T2N (Nm) |
3 | 330 |
| 4 | 500 | |
| 5 | 600 | |
| 7 | 500 | |
| 10 | 330 | |
| Couple d'arrêt d'urgence T2Not (Nm) Maximum 1000 fois pendant la durée de vie du réducteur |
3 | 840 |
| 4 | 1260 | |
| 5 | 1500 | |
| 7 | 1260 | |
| 10 | 840 | |
| Couple d'accélération maximum T2B (Nm) Pour 1000 cycles maximum par heure, sinon prendre en compte le facteur de correction dynamique K1. Moins de 5% du temps total de fonctionnement et durée de l’impulsion inférieure à 0,3 sec |
3 | 560 |
| 4 | 840 | |
| 5 | 1000 | |
| 7 | 840 | |
| 10 | 560 | |
| Vitesse d'entrée maximum n1Max (min-1) |
3 | 3200 |
| 4 | 3200 | |
| 5 | 4000 | |
| 7 | 5000 | |
| 10 | 6000 | |
| Vitesse nominale à l'entrée n1N [min-1] |
3 | 1800 |
| 4 | 2000 | |
| 5 | 2500 | |
| 7 | 3000 | |
| 10 | 4000 | |
| Jeu torsionnel (arcmin) |
Standard | ≤4 |
| Réduit | ≤ 2 | |
| Minimizé | ≤ 1 | |
| Effort axial maximum - FA (N) | 10500 | |
| Effort radial maximum - FR (N) Pour une force appliquée au milieu de l’arbre de sortie à une vitesse de sortie de 300 tr/mn |
10000 | |
| Rigidité torsionnelle - Ct (Nm/arcmin) | 48 | |
| Inertie - I1 (kg cm2) | 3-10 | 4,00 - 12,00 |
| Durée de vie - Lh (h) | > 20000 | |
| Rendement - % | ≤ 97% | |
| Masse - Kg | 11,5 | |
| Bruit de fonctionnement à nan = 3000 tr/min - Lp [dB(A)] | ≤ 63 | |
| Lubrification | Graissage à vie, système fermé | |
| Température de fonctionnement | - 10oC à + 90oC | |
| Type de protection | IP 65 | |
