Quelle différence entre un servomoteur et un variateur ?

Le servomoteur assure le mouvement mécanique de l'axe. Le variateur, aussi appelé servovariateur, pilote le moteur en vitesse, couple ou position selon la commande machine et le retour d'information.

Quand choisir une solution servo haute tension ou basse tension ?

La basse tension est adaptée aux architectures 24 à 70 VDC, aux systèmes embarqués et aux machines compactes. La haute tension AC convient aux axes industriels plus puissants ou aux machines alimentées en 220 VAC ou 400 VAC.

A2V peut-il aider au choix d'un ensemble servomoteur variateur ?

Oui. A2V accompagne le choix du servomoteur, du variateur, de la tension, de la puissance, de la communication industrielle, du retour codeur et de l'intégration dans la machine.

Servomoteurs et variateurs haute et basse tension

Sélection produit

Choisir votre solution servo

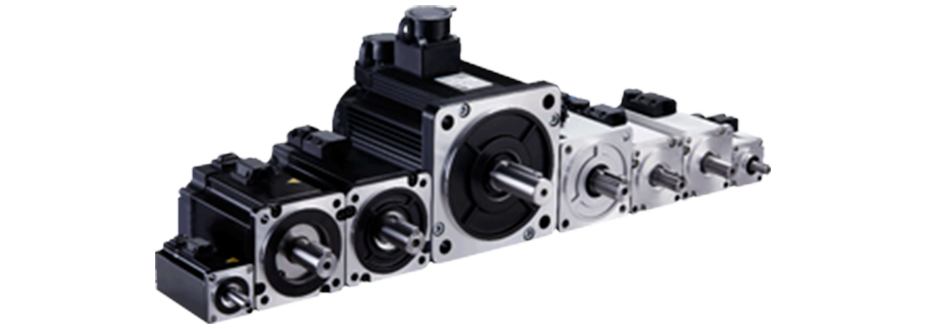

Servomoteurs

Bride40 à 130 mm

Couple0,16 à 48 Nm

Tension220 / 400 VAC · 24 / 48 VDC

Puissance50 à 7500 W

Vitesse1500 à 3000 tr/min

Variateurs

Tension AC1/3 ph 220 VAC · 3 ph 400 VAC

Tension DC24 à 70 VDC

Courant2,7 à 60 A

Puissance100 à 487500 W

CommunicationModbus / EtherCAT / CANopen

Architecture servo

Un ensemble moteur + variateur pour contrôler précisément le mouvement

Un servomoteur associé à un variateur permet de piloter un axe avec précision : vitesse, position, couple, accélération, freinage et répétabilité. Le choix dépend de la tension disponible, de la puissance, du retour codeur, de la communication et des contraintes mécaniques de la machine.

Position précise

Contrôle fin de la position pour axes industriels, machines spéciales et robotique.

Vitesse maîtrisée

Régulation stable de vitesse pour mouvements continus, cycles rapides ou axes synchronisés.

Couple contrôlé

Pilotage du couple selon la charge, le cycle machine et les besoins de sécurité.

Communication industrielle

Intégration possible en Modbus, EtherCAT, CANopen ou autres architectures de commande.

Guide rapide

Famille	Plage principale	Fonction	Usage typique
Servomoteurs	40 à 130 mm · 50 à 7500 W	Conversion électrique / mécanique	Axes motorisés, robotique, machines industrielles
Variateurs	24 à 70 VDC · 220 à 400 VAC	Pilotage vitesse, couple ou position	Commande d'axe, automatisation, motion control

Applications ciblées

Pour robotique, machines-outils, automatisation et machines spéciales

Les ensembles servomoteurs et variateurs sont utilisés lorsque le mouvement doit être précis, répétable, dynamique et intégré dans une architecture de commande industrielle.

Industrie

Machines automatisées

Pour axes de machines, convoyage, indexage, dosage, coupe ou entraînements synchronisés.

Machines-outils

Positionnement précis

Pour mouvements répétables, contrôle dynamique et cycles industriels exigeants.

Robotique

Axes robotisés

Pour bras robotisés, équipements mobiles, axes compacts et systèmes multi-axes.

Packaging

Cadences élevées

Pour lignes de conditionnement, mouvements rapides et synchronisation machine.

Positionnement

Répétabilité

Pour applications nécessitant précision, stabilité et contrôle de trajectoire.

Haute / basse tension

Architecture adaptée

Pour systèmes alimentés en 24/48/70 VDC ou en 220/400 VAC selon la puissance requise.

Choix technique

Comment choisir votre ensemble servomoteur + variateur ?

Le dimensionnement dépend de l'axe, de la charge, de la vitesse, du couple, de l'alimentation, du retour d'information et de la communication attendue.

Critère	À définir	Impact sur le choix
Alimentation	24/48/70 VDC ou 220/400 VAC	Détermine la famille de variateur et le niveau de puissance disponible.
Couple et vitesse	Couple nominal, couple crête, vitesse maximale	Permet de sélectionner le moteur et le rapport éventuel de réduction.
Retour d'information	Codeur, resolver, Hall selon configuration	Influence la précision, la stabilité et la compatibilité variateur.
Communication	Modbus, EtherCAT, CANopen	Détermine l'intégration dans l'automate ou le contrôleur machine.
Environnement	Cycle, température, IP, mécanique, câblage	Conditionne la durabilité et la fiabilité de la solution complète.

Questions fréquentes

FAQ - Servomoteurs et variateurs

Qu'est-ce qu'un servomoteur ?

Un servomoteur est un moteur conçu pour suivre précisément une consigne de position, de vitesse ou de couple. Il fonctionne généralement avec un retour d'information permettant au variateur de corriger l'écart entre la consigne et le mouvement réel.

À quoi sert un variateur ?

Le variateur pilote le servomoteur. Il gère la puissance, la commutation, les boucles de contrôle, les accélérations, la vitesse, le couple et la position selon l'architecture machine.

Quelle différence entre haute tension et basse tension ?

Les solutions basse tension conviennent aux systèmes 24 à 70 VDC, souvent compacts ou embarqués. Les solutions haute tension AC sont adaptées aux machines industrielles nécessitant plus de puissance.

Quelles informations fournir pour choisir une solution servo ?

Il faut préciser la charge, le couple, la vitesse, la tension disponible, le cycle de fonctionnement, l'encombrement, l'environnement, le type de retour codeur et la communication souhaitée.

Besoin de définir un ensemble servomoteur + variateur ?

Transmettez-nous vos contraintes de couple, vitesse, tension, communication, cycle machine et encombrement. A2V vous aide à choisir l'architecture servo adaptée à votre application.
