| Référence | 28ZWC58L-1 | |
|---|---|---|
| Paires de pôles | - | 2 |
| Résistance | Ω | 0,676 |
| Inductance | mH | 0,2 |
| Connexion des enroulements | - | Star shape |
| Classe d'isolation | - | B |
| Cycle de service | - | S2 |
| Méthode de rétroaction | - | Hall sensors |
| Angle de commutation | - | 120° |
| Force d'isolation | - | 500VAC/1KHz/1mA/1s |
| Résistance d'isolement | - | 100 MΩ/500VDC |
| Poids | g | 300 |
| Tension nominale | V | 24 |
| Puissance nominale | W | 52,4 |
| Couple nominal | Nm | 0,05 |
| Vitesse nominale | tr/min | 10000 |
| Courant nominal | A | 3 |
| Vitesse à vide | tr/min | 12000 |
| Courant à vide | A | 0,5 |
| Rendement du moteur | % | 77 |
| Bruit (bruit ambiant 20db, distance de test 1M) | dB | <50 |
| Résistance thermique ambiante (sans charge) | K/W | 0,38 |
| Température ambiante | ℃ | 25 |
| Température maximale d'enroulement | ℃ | 75 |
| Constante de couple | Nm/A | 0,017 |
| Constante Back-EMF/Valeur effective | V/Krpm | 1,78 |
| Couple de crête | Nm | 0,15 |
| Courant de crête | A | 9 |
| Moment d'inertie | Kg·cm² | 0,011 |
| Stage | - | Stage 1 | Stage 2 | Stage 3 | Stage 3 |
| Raport de réduction | X:1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35 | 62, 83,103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 |
| Couple continu maximum | Nm | 1,25 | 2,90 | 5,0 | 5,0 |
| Puissance de sortie continue maximale | W | 100 | 50 | 25 | 22 |
| Vitesse continu maximale | tr/min | 6000 | 7000 | 8000 | 8000 |
| Charge axiale maximale (dynamique) | N | 110 | 110 | 110 | 110 |
| Charge radiale maximale (5 mm de la bride) | N | 160 | 180 | 180 | 180 |
| Efficacité maximale | % | 90 | 81 | 74 | 65 |
| Jeu maximum | ° | 0,55 | 0,7 | 0,9 | 1,0 |
| Longueur du réducteur | mm | 24,2 | 36,9 | 43,5 | 50,2 |
| Poids | g | 103 | 150 | 174 | 198 |

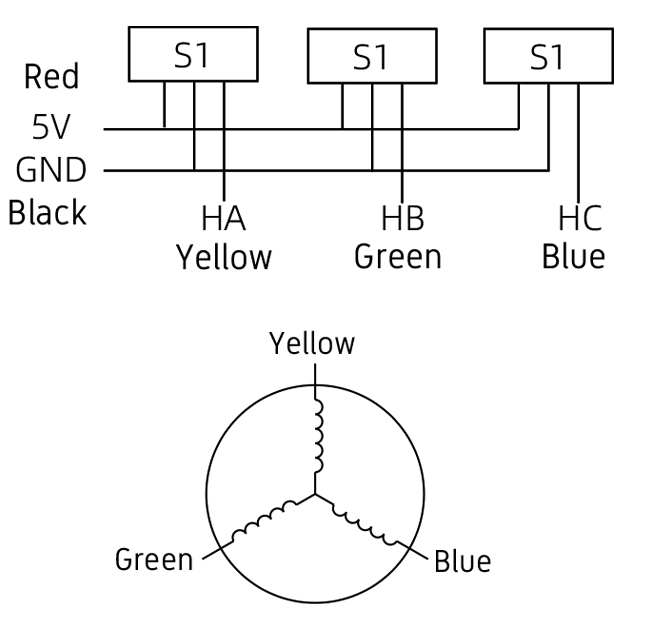

| Lead-out type | Lead-out color | Function |
| UL3265 AWG26 |
Yellow | Hall U（Hu） |
| Green | Hall V（Hv） | |
| Blue | Hall W（Hw） | |
| Red | Hall power supply positive（Vcc） | |
| Black | Hall power supply negative（GND） | |
| UL3265 AWG22 |
Yellow | U phase |
| Green | V phase | |
| Blue | W phase |
