Réducteurs planétaires HF-Z060

réducteur planétaire  HF-Z060

Réducteurs planétaires HF-Z060


Couple :
22 - 45 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HF-Z060

Etage Ratio Couple nominal
(Nm)
Couple max
(Nm)
Vitesse nominale
(tr/min)
Vitesse max
(tr/min)
Force max radial
(N)
Force max axial
(N)
Jeu
(Arcmin)
Efficacité
(%)
Poids
(kg)
1 3 35 70 3000 6000 920 630 3 95 2,1
4 45 90 3000 6000 920 630 3 95 2,1
5 44 88 3000 6000 920 630 3 95 2,1
7 40 80 3000 6000 920 630 3 95 2,1
10 22 44 3000 6000 920 630 3 95 2,1
2 15 35 70 3000 6000 920 630 5 95 2,6
16 45 90 3000 6000 920 630 5 95 2,6
20 45 90 3000 6000 920 630 5 95 2,6
25 44 88 3000 6000 920 630 5 95 2,6
28 45 90 3000 6000 920 630 5 95 2,6
30 35 70 3000 6000 920 630 5 95 2,6
35 44 88 3000 6000 920 630 5 95 2,6
50 44 88 3000 6000 920 630 5 95 2,6
70 40 80 3000 6000 920 630 5 95 2,6
100 22 44 3000 6000 920 630 5 95 2,6

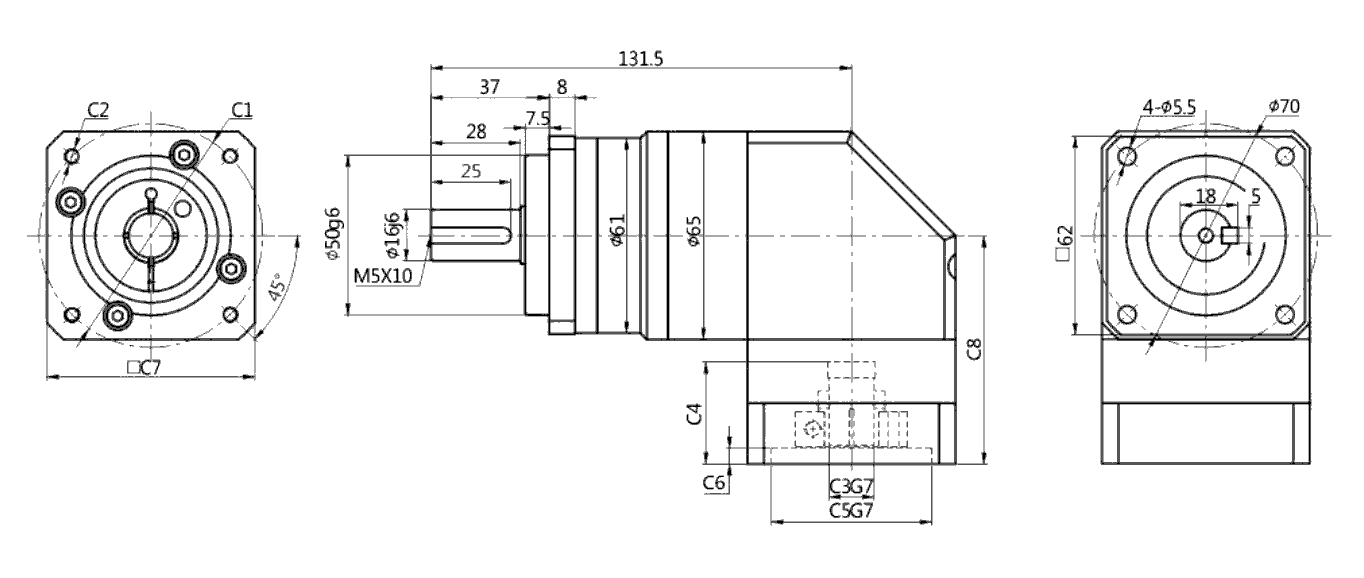

HF-Z060-L1

2D

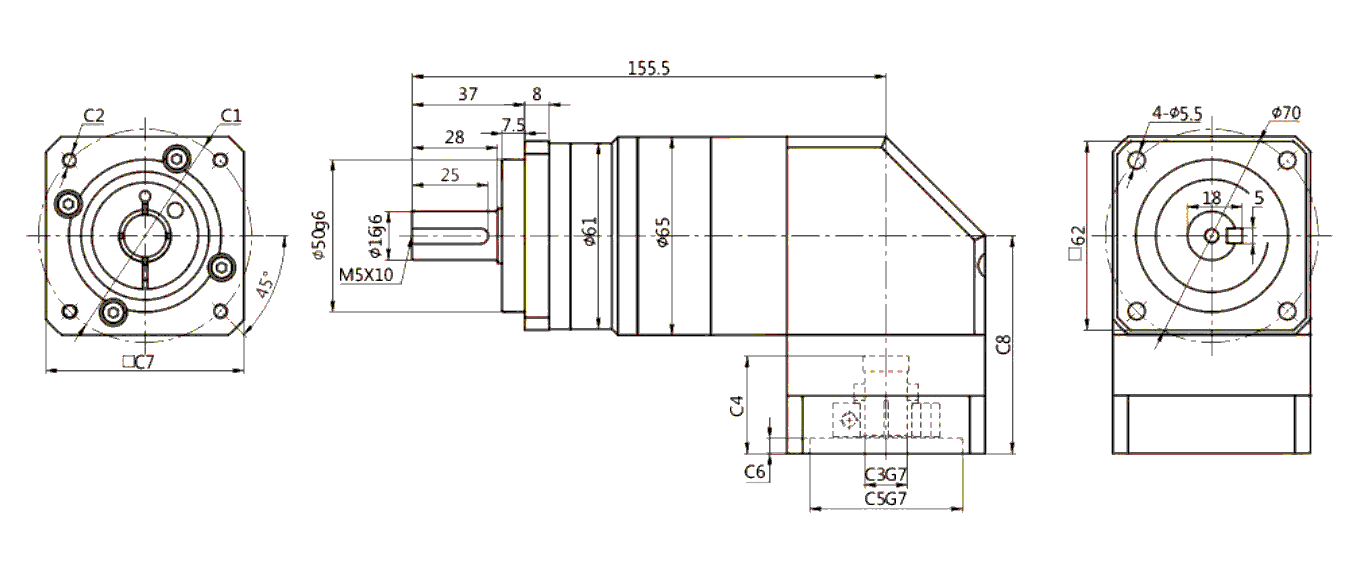

HF-Z060-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HF-Z060-L1 (Single) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
HF-Z060-L2 (Double) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
codification
