Réducteurs planétaires HF-Z115

réducteur planétaire  HF-Z115

Réducteurs planétaires HF-Z115


Couple :
120 - 270 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HF-Z115

Etage Ratio Couple nominal
(Nm)
Couple max
(Nm)
Vitesse nominale
(tr/min)
Vitesse max
(tr/min)
Force max radial
(N)
Force max axial
(N)
Jeu
(Arcmin)
Efficacité
(%)
Poids
(kg)
1 3 230 460 3000 6000 3000 2500 3 93 11
4 270 540 3000 6000 3000 2500 3 93 11
5 255 510 3000 6000 3000 2500 3 93 11
7 180 360 3000 6000 3000 2500 3 93 11
10 120 240 3000 6000 3000 2500 3 93 11
2 15 230 460 3000 6000 3000 2500 5 93 14
16 270 540 3000 6000 3000 2500 5 93 14
20 270 540 3000 6000 3000 2500 5 93 14
25 255 210 3000 6000 3000 2500 5 93 14
28 270 540 3000 6000 3000 2500 5 93 14
30 230 460 3000 6000 3000 2500 5 93 14
35 255 510 3000 6000 3000 2500 5 93 14
40 270 540 3000 6000 3000 2500 5 93 14
50 255 510 3000 6000 3000 2500 5 93 14
70 180 360 3000 6000 3000 2500 5 93 14
100 120 240 3000 6000 3000 2500 5 93 14

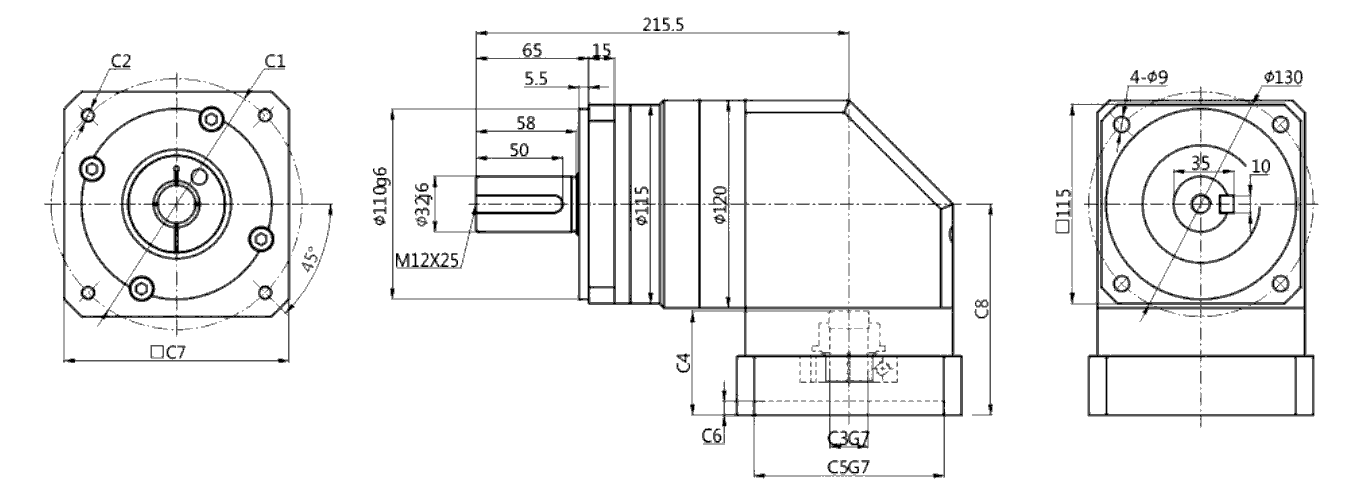

HF-Z115-L1

2D

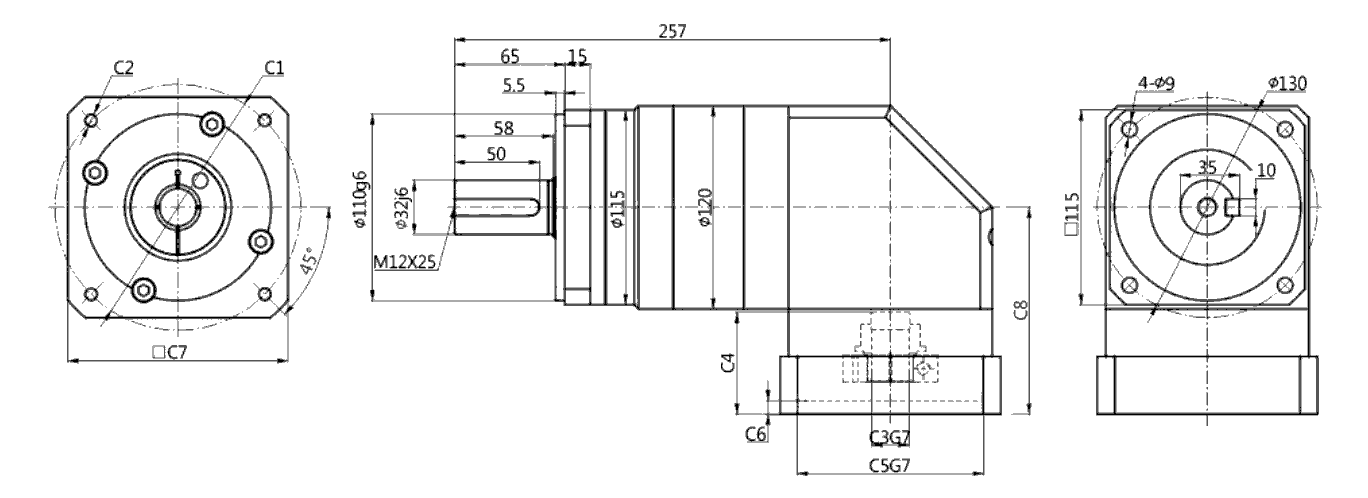

HF-Z115-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HF-Z115-L1 (Single) ⌀115 4-M8/4-M6 ⌀22/⌀24 57 ⌀95 8 130 119
⌀130 4-M8 ⌀22/⌀24 57 ⌀95 8 130 119
⌀145 4-M8 ⌀22/⌀24 60 ⌀110 8 130 122
HF-Z115-L2 (Double) ⌀115 4-M8/4-M6 ⌀22/⌀24 57 ⌀95 8 130 119
⌀130 4-M8 ⌀22/⌀24 57 ⌀95 8 130 119
⌀145 4-M8 ⌀22/⌀24 60 ⌀110 8 130 122
codification
