Réducteurs planétaires HGH-Z064

réducteur planétaire HGH-Z064

Réducteurs planétaires HGH-Z064

Couple :
22 - 45 Nm
Vitesses :
3000 tr/min
Ratio :
4 - 100

HGH-Z064

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 4 45 90 3000 6000 550 375 3 95 2,3
5 44 88 3000 6000 550 375 3 95 2,3
7 40 80 3000 6000 550 375 3 95 2,3
10 22 44 3000 6000 550 375 3 95 2,3
2 16 45 90 3000 6000 550 375 5 95 2,8
20 45 90 3000 6000 550 375 5 95 2,8
25 44 88 3000 6000 550 375 5 95 2,8
28 45 90 3000 6000 550 375 5 95 2,8
35 44 88 3000 6000 550 375 5 95 2,8
40 45 90 3000 6000 550 375 5 95 2,8
50 44 88 3000 6000 920 630 5 95 2,8
70 40 80 3000 6000 920 630 5 95 2,8
100 22 44 3000 6000 550 375 5 95 2,8

HGH-Z064-L1

2D

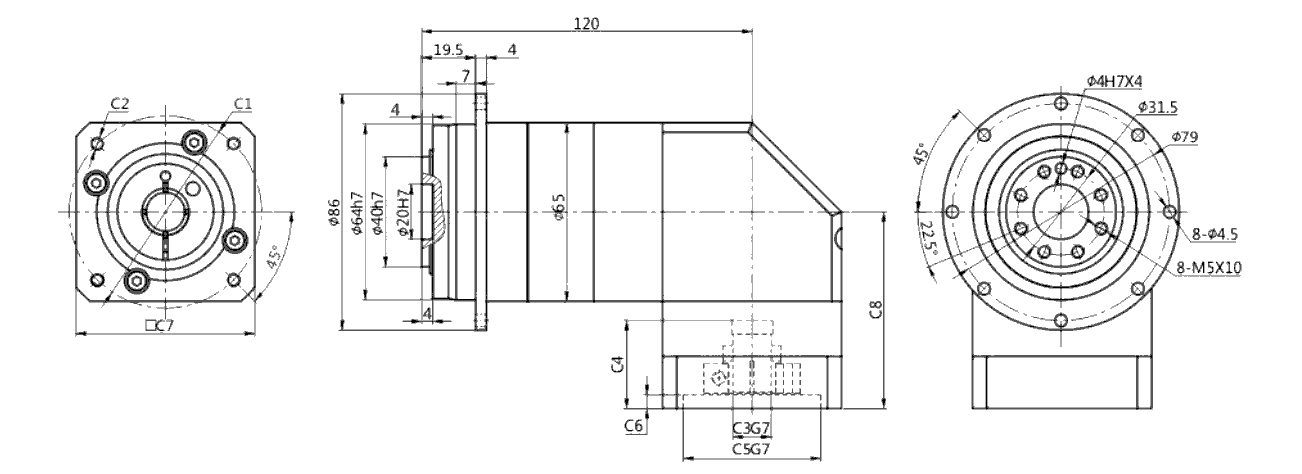

HGH-Z064-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HGH-Z064-L1 (Single) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
HGH-Z064-L2 (Double) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
codification
