Réducteurs planétaires HGH-Z200

réducteur planétaire HGH-Z200

Réducteurs planétaires HGH-Z200

Couple :
460 - 1300 Nm
Vitesses :
1500 tr/min
Ratio :
4 - 100

HGH-Z200

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 4 1300 2600 1500 3000 16000 13000 3 93 43
5 1100 2200 1500 3000 16000 13000 3 93 43
7 800 1600 1500 3000 16000 13000 3 93 43
10 460 920 1500 3000 16000 13000 3 93 43
2 16 1300 2600 1500 3000 16000 13000 5 93 49
20 1300 2600 1500 3000 16000 13000 5 93 49
25 1100 2200 1500 3000 16000 13000 5 93 49
28 1300 2600 1500 3000 16000 13000 5 93 49
35 1100 2200 1500 3000 16000 1300 5 93 49
40 1300 2600 1500 3000 16000 1300 5 93 49
50 1100 2200 1500 3000 16000 13000 5 93 49
70 800 1600 1500 3000 16000 13000 5 93 49
100 460 920 1500 3000 16000 13000 5 93 49

HGH-Z200-L1

2D

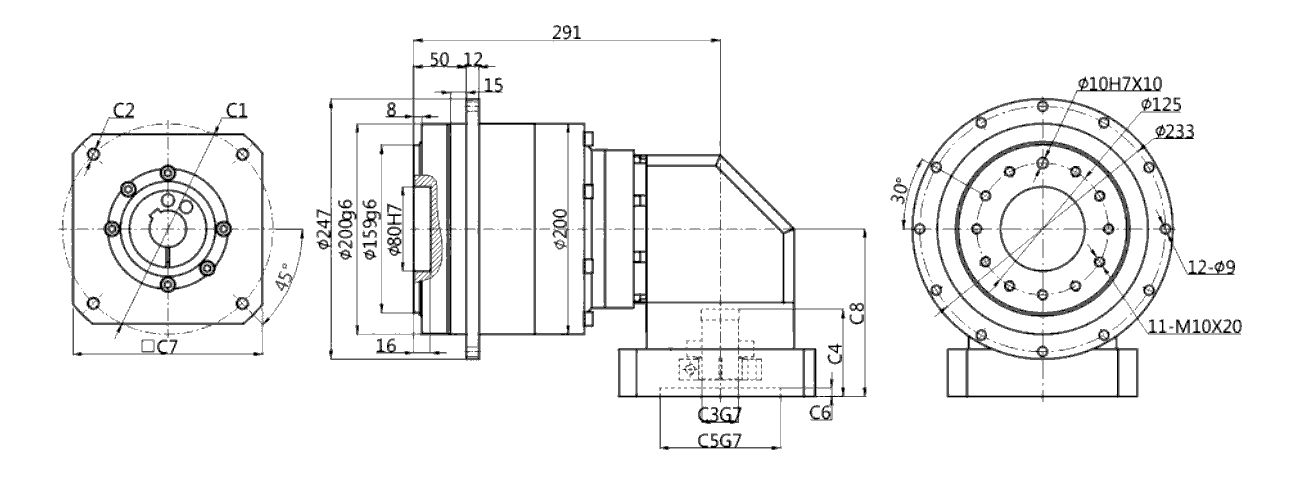

HGH-Z200-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HGH200-Z-L1 (Single) ⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 191,5
⌀215 4-M12 ⌀42 87,5 ⌀180 8 200 164
HGH200-Z-L2 (Double) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 144
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 149
⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 191,5
⌀215 4-M12 ⌀42 87,5 ⌀180 8 200 164
codification
