Réducteurs planétaires HGH140

réducteur planétaire HGH140

Réducteurs planétaires HGH140

Couple :
230 - 580 Nm
Vitesses :
2000 tr/min
Ratio :
4 - 100

HGH140

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 4 580 1160 2000 4000 10000 8000 3 95 14,5
5 540 1080 2000 4000 10000 8000 3 95 14,5
7 390 780 2000 4000 10000 8000 3 95 14,5
10 230 460 2000 4000 10000 8000 3 95 14,5
2 16 580 1160 2000 4000 10000 8000 5 95 22
20 580 1160 2000 4000 10000 8000 5 95 22
25 540 1080 2000 4000 10000 8000 5 95 22
28 580 1160 2000 4000 10000 8000 5 95 22
35 540 1080 2000 4000 10000 8000 5 95 22
40 580 1160 2000 4000 10000 8000 5 95 22
50 540 1080 2000 4000 10000 8000 5 95 22
70 390 780 2000 4000 10000 8000 5 95 22
100 230 460 2000 4000 10000 8000 5 95 22

HGH140-L1

2D

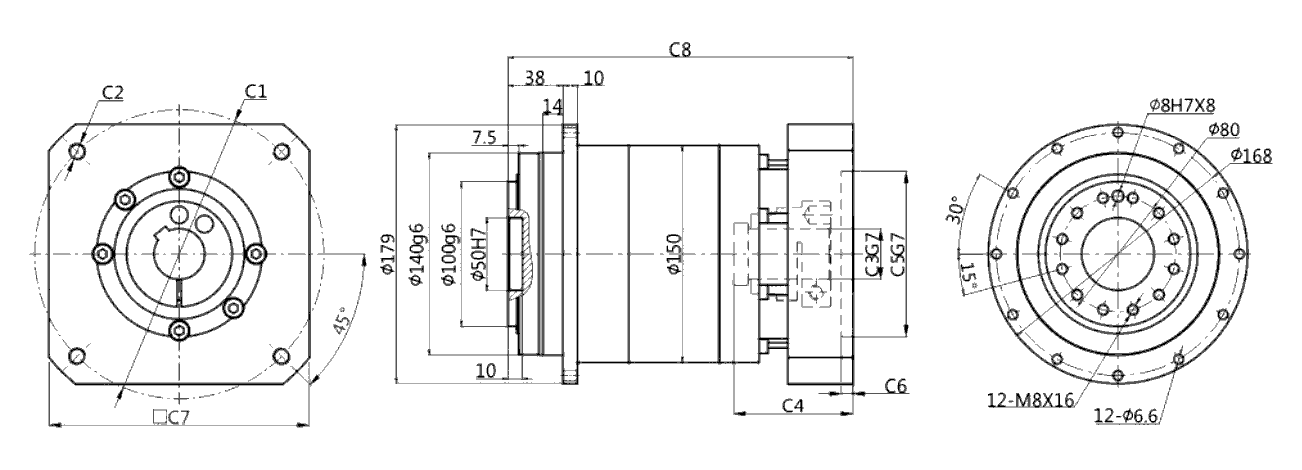

HGH140-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HGH140-L1 (Single) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 161
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 166
⌀200 4-M12 ⌀35/⌀38/⌀42 82,5 ⌀114,3 8 180 176
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 208,5
⌀200 4-M12 ⌀38/⌀42 87,5 ⌀180 8 200 181
HGH140-L2 (Double) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 223,5
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 228,5
⌀200 4-M12 ⌀35 82,5 ⌀114,3 8 180 238,5
codification
