Réducteurs planétaires HL-Z070

réducteur planétaire HL-Z070

Réducteurs planétaires HL-Z070

Couple :
22 - 45 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HL-Z070

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 35 70 3000 6000 920 630 3 95 2,1
4 45 90 3000 6000 920 630 3 95 2,1
5 44 88 3000 6000 920 630 3 95 2,1
7 40 80 3000 6000 920 630 3 95 2,1
10 22 44 3000 6000 920 630 3 95 2,1
2 15 35 70 3000 6000 920 630 5 95 2,6
16 45 90 3000 6000 920 630 5 95 2,6
20 45 90 3000 6000 920 630 5 95 2,6
25 44 88 3000 6000 920 630 5 95 2,6
28 45 90 3000 6000 920 630 5 95 2,6
30 35 70 3000 6000 920 630 5 95 2,6
35 44 88 3000 6000 920 630 5 95 2,6
50 44 88 3000 6000 920 630 5 95 2,6
70 40 80 3000 6000 920 630 5 95 2,6
100 22 44 3000 6000 920 630 5 95 2,6

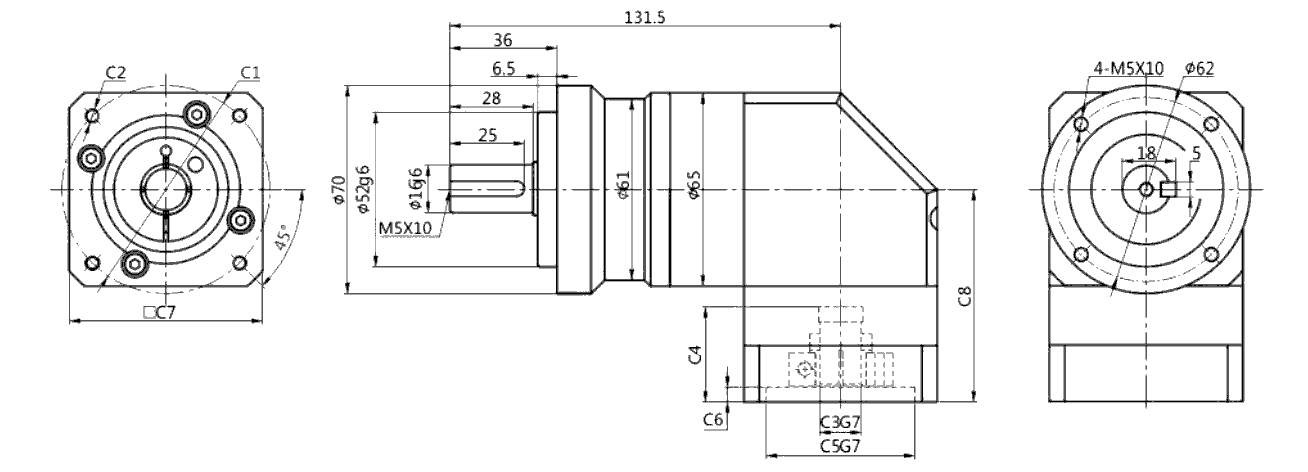

HL-Z070-L1

2D

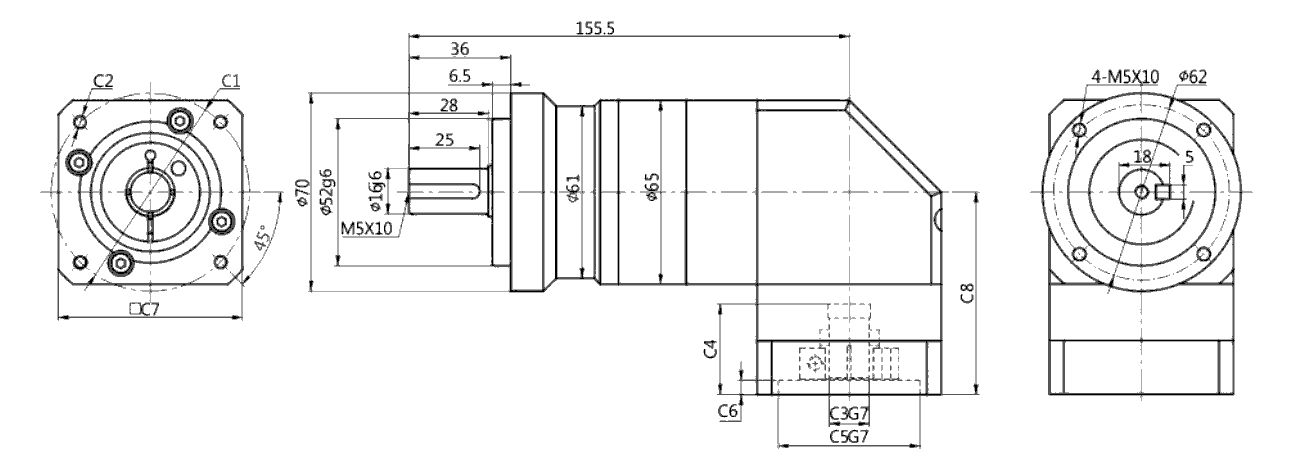

HL-Z070-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HF-Z070-L1 (Single) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
HF-Z070-L2 (Double) ⌀70 4-M4/4-M5 ⌀14 32 ⌀50 5 65 71,5
codification
