Réducteurs planétaires HL-Z090

réducteur planétaire HL-Z090

Réducteurs planétaires HL-Z090

Couple :
50 - 110 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HL-Z090

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 100 200 3000 6000 1400 600 3 95 5,6
4 110 220 3000 6000 1400 600 3 95 5,6
5 105 210 3000 6000 1400 600 3 95 5,6
7 100 200 3000 6000 1400 600 3 95 5,6
10 50 100 3000 6000 1400 600 3 95 5,6
2 15 100 200 3000 6000 1400 600 5 95 6,6
16 110 220 3000 6000 1400 600 5 95 6,6
20 110 220 3000 6000 1400 600 5 95 6,6
25 105 210 3000 6000 1400 600 5 95 6,6
28 110 220 3000 6000 1400 600 5 95 6,6
30 100 200 3000 6000 1400 600 5 95 6,6
35 105 210 3000 6000 1400 600 5 95 6,6
40 110 220 3000 6000 1400 600 5 95 6,6
50 105 210 3000 6000 1400 600 5 95 6,6
70 100 200 3000 6000 1400 600 5 95 6,6
100 50 100 3000 6000 1400 600 5 95 6,6

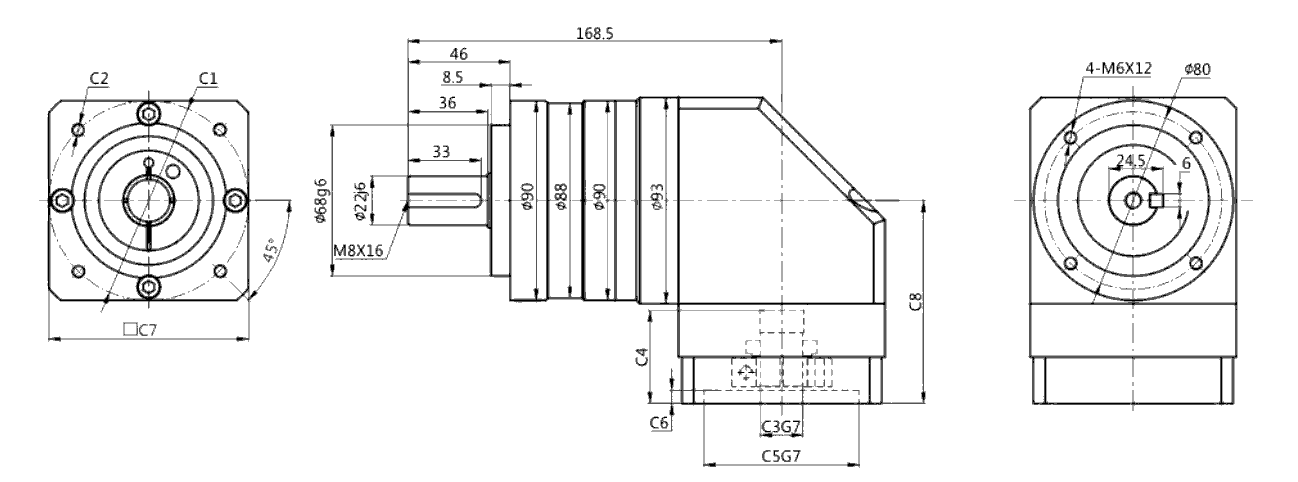

HL-Z090-L1

2D

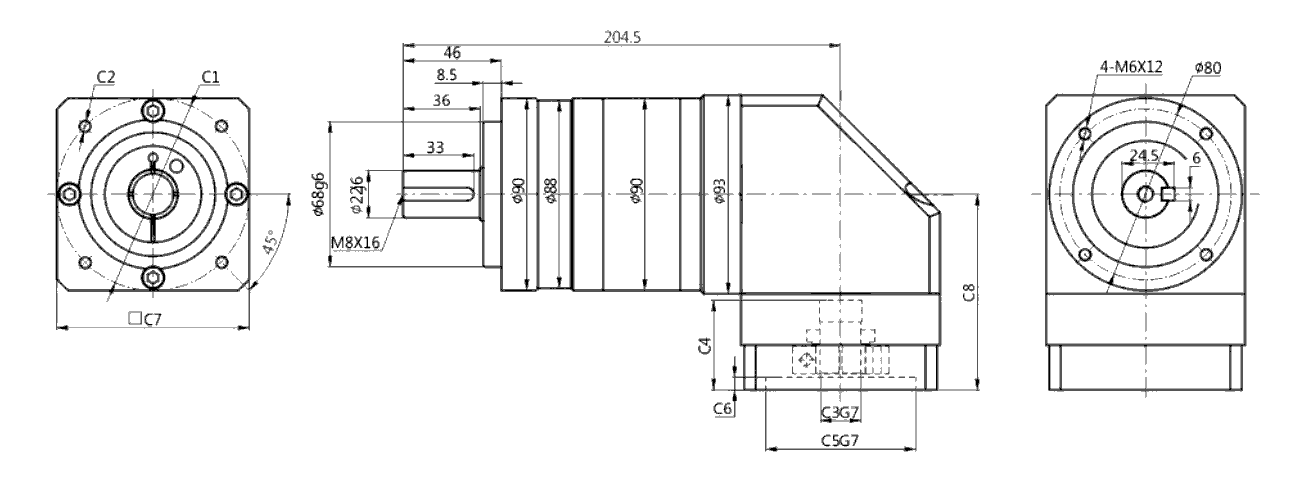

HL-Z090-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HL-Z090-L1 (Single) ⌀98,4 4-M6/4-M5 ⌀14/⌀19 42 ⌀73 6 90 91,5
⌀90 4-M5/4-M6 ⌀19 42 ⌀70 6 90 91,5
⌀115 4-M8 ⌀19/⌀22 54 ⌀95 8 110 103,5
⌀130 4-M8 ⌀19/⌀22 54 ⌀95 8 110 103,5
⌀145 4-M8 ⌀19/⌀22 57,5 ⌀110 8 130 107
HL-Z090-L2 (Double) ⌀98,4 4-M6/4-M5 ⌀14/⌀19 42 ⌀73 6 90 91,5
⌀90 4-M5/4-M6 ⌀19 42 ⌀70 6 90 91,5
⌀115 4-M8 ⌀19/⌀22 54 ⌀95 8 110 103,5
⌀130 4-M8 ⌀19/⌀22 54 ⌀95 8 110 103,5
⌀145 4-M8 ⌀19/⌀22 57,5 ⌀110 8 130 107
codification
