Réducteurs planétaires HL-Z155

réducteur planétaire HL-Z155

Réducteurs planétaires HL-Z155

Couple :
230 - 580 Nm
Vitesses :
2000 tr/min
Ratio :
3 - 100

HL-Z155

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 450 900 2000 4000 5800 4500 3 93 24
4 580 1160 2000 4000 5800 4500 3 93 24
5 540 1080 2000 4000 5800 4500 3 93 24
7 390 780 2000 4000 5800 4500 3 93 24
10 230 460 2000 4000 5800 4500 3 93 24
2 15 450 900 2000 4000 5800 4500 5 93 30
16 580 1160 2000 4000 5800 4500 5 93 30
20 580 1160 2000 4000 5800 4500 5 93 30
25 540 1080 2000 4000 5800 4500 5 93 30
28 580 1160 2000 4000 5800 4500 5 93 30
30 450 900 2000 4000 5800 4500 5 93 30
35 540 1080 2000 4000 5800 4500 5 93 30
40 580 1160 2000 4000 5800 4500 5 93 30
50 540 1080 2000 4000 5800 4500 5 93 30
70 390 780 2000 4000 5800 4500 5 93 30
100 230 460 2000 4000 5800 4500 5 93 30

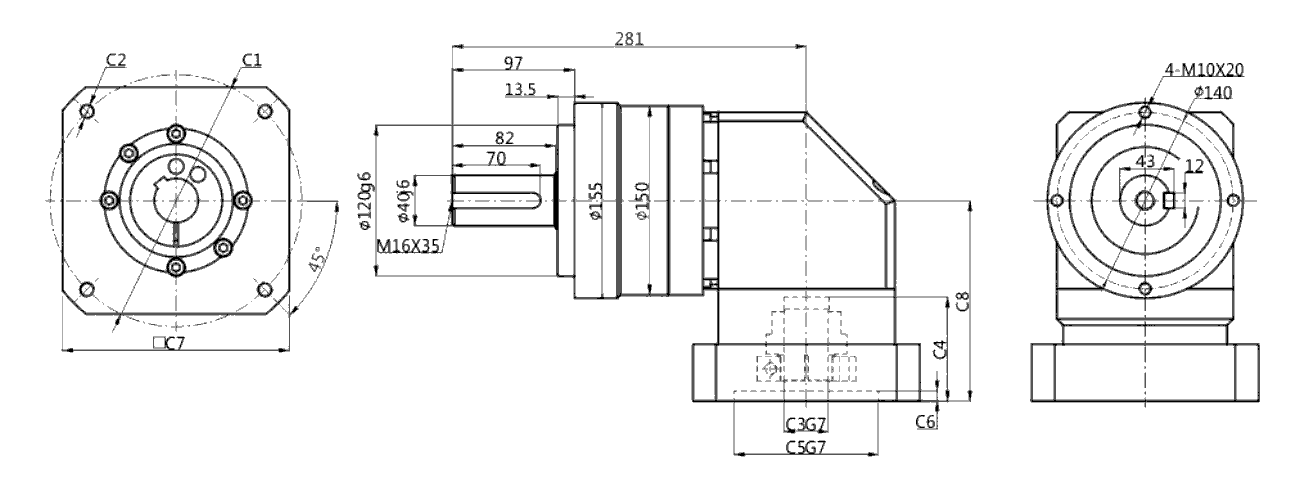

HL-Z155-L1

2D

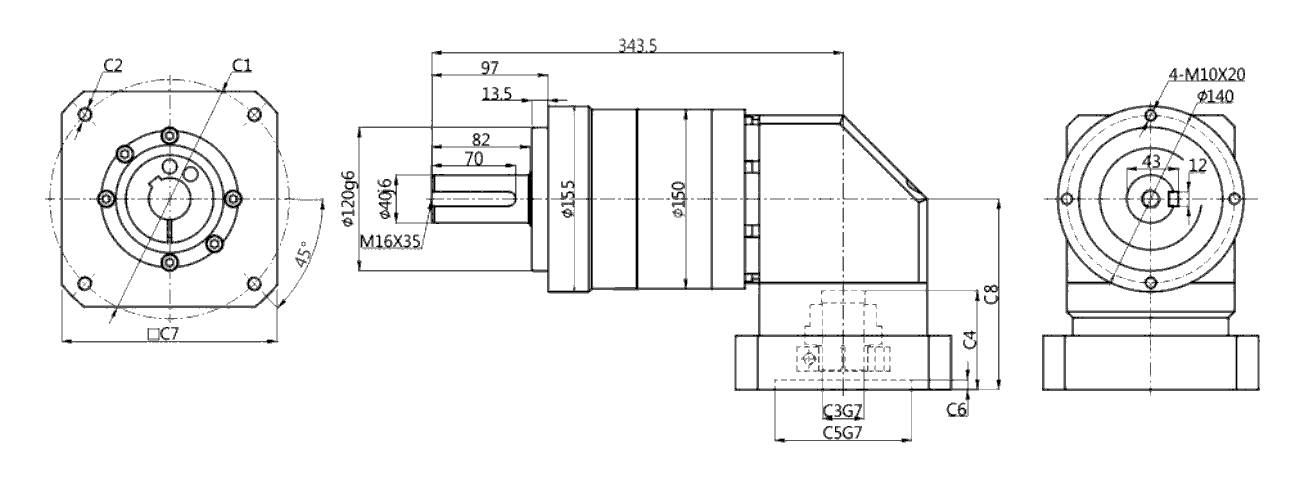

HL-Z155-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HL-Z155-L1 (Single) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 144
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 149
⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀34/⌀42 117 ⌀114,3 8 180 191,5
⌀215 4-M12 ⌀42 87,5 ⌀180 8 200 164
HL-Z155-L2 (Double) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 144
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 149
⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 191,5
