réducteur planétaire HL-Z205

Réducteurs planétaires HL-Z205

Couple :
460 - 1300 Nm
Vitesses :
1500 tr/min
Ratio :
3 - 100

HL-Z205

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 1000 2000 1500 3000 9500 6800 3 93 39
4 1300 2600 1500 3000 9500 6800 3 93 39
5 1100 2200 1500 3000 9500 6800 3 93 39
7 800 1600 1500 3000 9500 6800 3 93 39
10 460 920 1500 3000 9500 6800 3 93 39
2 15 1000 2000 1500 3000 9500 6800 5 93 45
16 1300 2600 1500 3000 9500 6800 5 93 45
20 1300 2600 1500 3000 9500 6800 5 93 45
25 1100 2200 1500 3000 9500 6800 5 93 45
28 1300 2600 1500 3000 9500 6800 5 93 45
30 1000 2000 1500 3000 9500 6800 5 93 45
35 1100 2200 1500 3000 9500 6800 5 93 45
40 1300 2600 1500 3000 9500 6800 5 93 45
50 1100 2200 1500 3000 9500 6800 5 93 45
70 800 1600 1500 3000 9500 6800 5 93 45
100 460 920 1500 3000 9500 6800 5 93 45

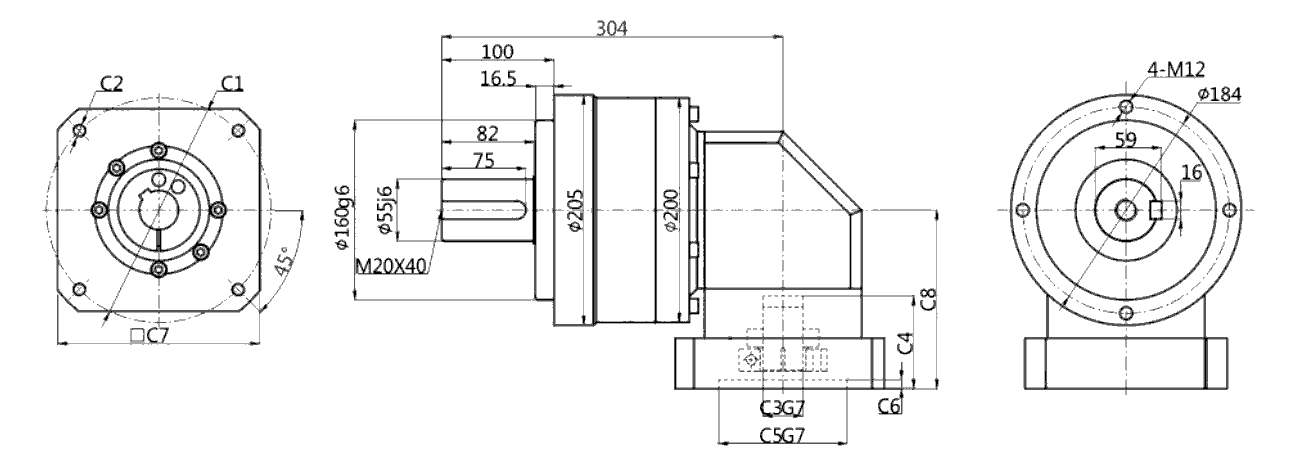

HL-Z205-L1

2D

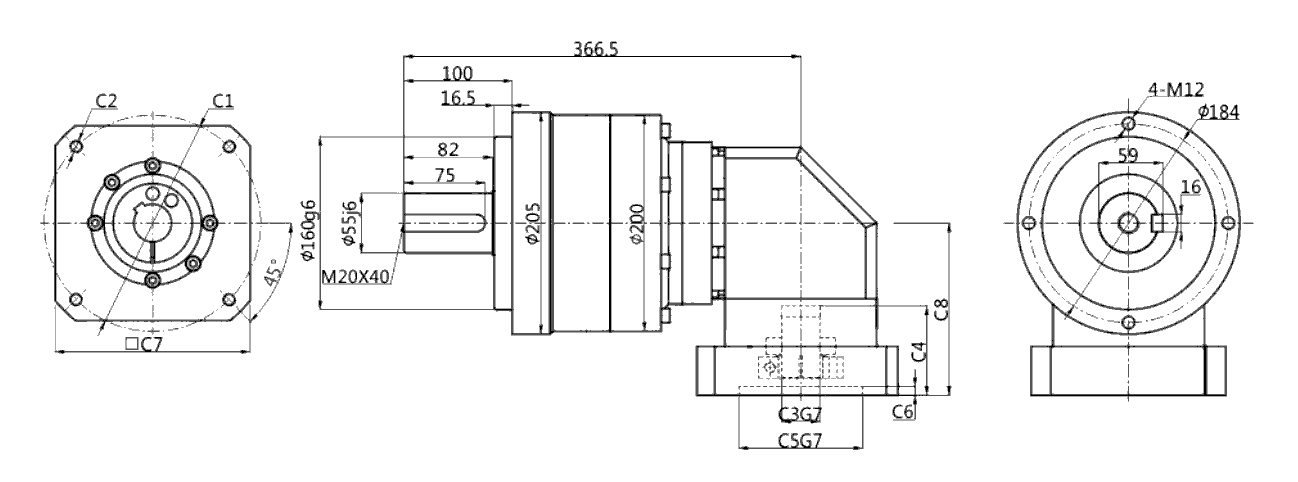

HL-Z205-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HL-Z205-L1 (Single) ⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 191,5
⌀215 4-M12 ⌀42 87,5 ⌀180 8 200 164
HL-Z205-L2 (Double) ⌀115 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 144
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 149
⌀200 4-M12 ⌀35/⌀42 82,5 ⌀114,3 8 180 159
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 191,5
⌀215 4-M12 ⌀42 87,5 ⌀180 8 200 164
