Réducteurs planétaires HL070

réducteur planétaire HL070

Réducteurs planétaires HL070


Couple :
22 - 45 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HL070

Etage Ratio Couple nominal
(Nm)
Couple max
(Nm)
Vitesse nominale
(tr/min)
Vitesse max
(tr/min)
Force max radial
(N)
Force max axial
(N)
Jeu
(Arcmin)
Efficacité
(%)
Poids
(kg)
1 3 35 70 3000 6000 920 630 3 97 1,1
4 45 90 3000 6000 920 630 3 97 1,1
5 44 88 3000 6000 920 630 3 97 1,1
7 40 80 3000 6000 920 630 3 97 1,1
10 22 44 3000 6000 920 630 3 97 1,1
2 15 35 70 3000 6000 920 630 5 97 1,6
16 45 90 3000 6000 920 630 5 97 1,6
20 45 90 3000 6000 920 630 5 97 1,6
25 44 88 3000 6000 920 630 5 97 1,6
28 45 90 3000 6000 920 630 5 97 1,6
30 35 70 3000 6000 920 630 5 97 1,6
35 44 88 3000 6000 920 630 5 97 1,6
40 45 90 3000 6000 920 630 5 97 1,6
50 44 88 3000 6000 920 630 5 97 1,6
70 40 80 3000 6000 920 630 5 97 1,6
100 22 44 3000 6000 920 630 5 97 1,6

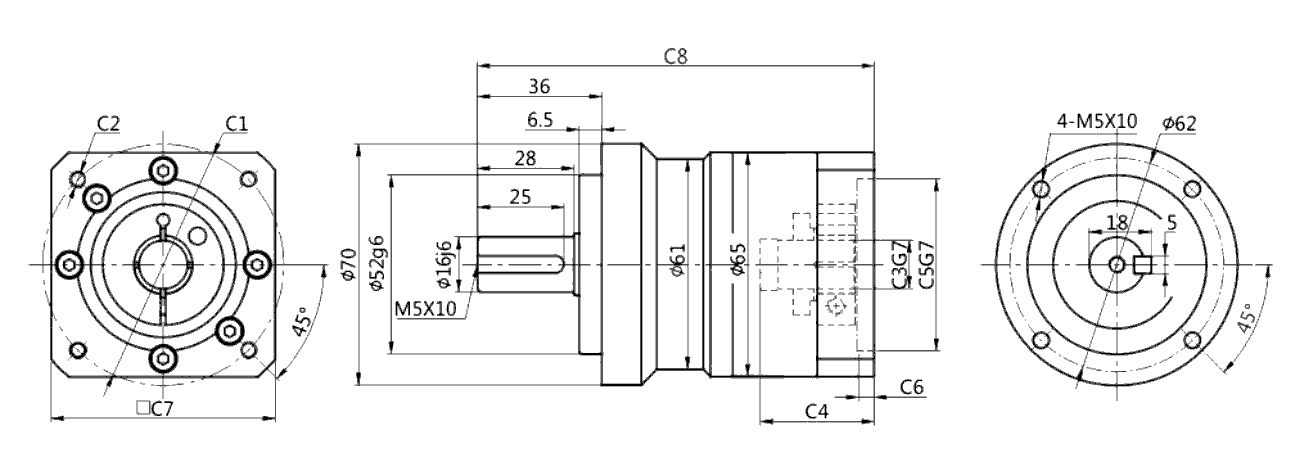

HL070-L1

2D

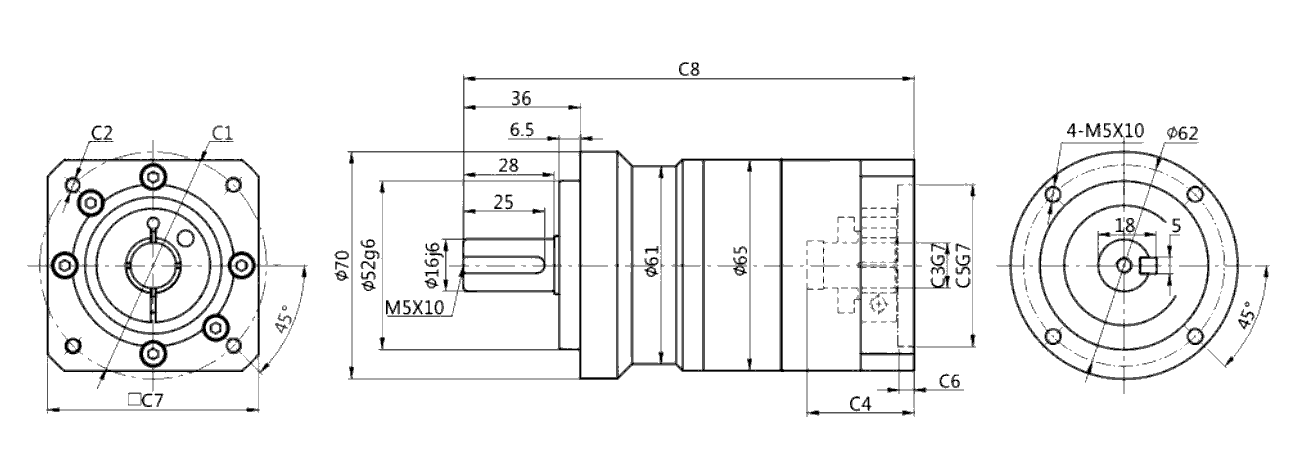

HL070-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HL070-L1 (Single) ⌀47,14 4-M4 ⌀8 30 ⌀38,1 5 65 112
⌀46 4-M4 ⌀8 30 ⌀30 5 65 112
⌀45 4-M3 ⌀8 30 ⌀30 5 65 112
⌀70 4-M4/4-M5 ⌀14 33 ⌀50 5 65 115
HL070-L2 (Double) ⌀47,14 4-M4 ⌀8 30 ⌀38,1 5 65 136
⌀46 4-M4 ⌀8 30 ⌀30 5 65 136
⌀45 4-M3 ⌀8 30 ⌀30 5 65 136
⌀70 4-M4/4-M5 ⌀14 33 ⌀50 5 65 139
codification
