Réducteurs planétaires HL120

réducteur planétaire HL120

Réducteurs planétaires HL120

Couple :
120 - 270 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 100

HL120

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 230 460 3000 6000 3000 2500 3 97 6,8
4 270 540 3000 6000 3000 2500 3 97 6,8
5 255 510 3000 6000 3000 2500 3 97 6,8
7 180 360 3000 6000 3000 2500 3 97 6,8
10 120 240 3000 6000 3000 2500 3 97 6,8
1 15 230 460 3000 6000 3000 2500 5 97 10
16 270 540 3000 6000 3000 2500 5 97 10
20 270 540 3000 6000 3000 2500 5 97 10
25 255 510 3000 6000 3000 2500 5 97 10
28 270 540 3000 6000 3000 2500 5 97 10
30 230 460 3000 6000 3000 2500 5 97 10
35 255 510 3000 6000 3000 2500 5 97 10
40 270 540 3000 6000 3000 2500 5 97 10
50 255 510 3000 6000 3000 2500 5 97 10
70 180 360 3000 6000 3000 2500 5 97 10
100 120 240 3000 6000 3000 2500 5 97 10

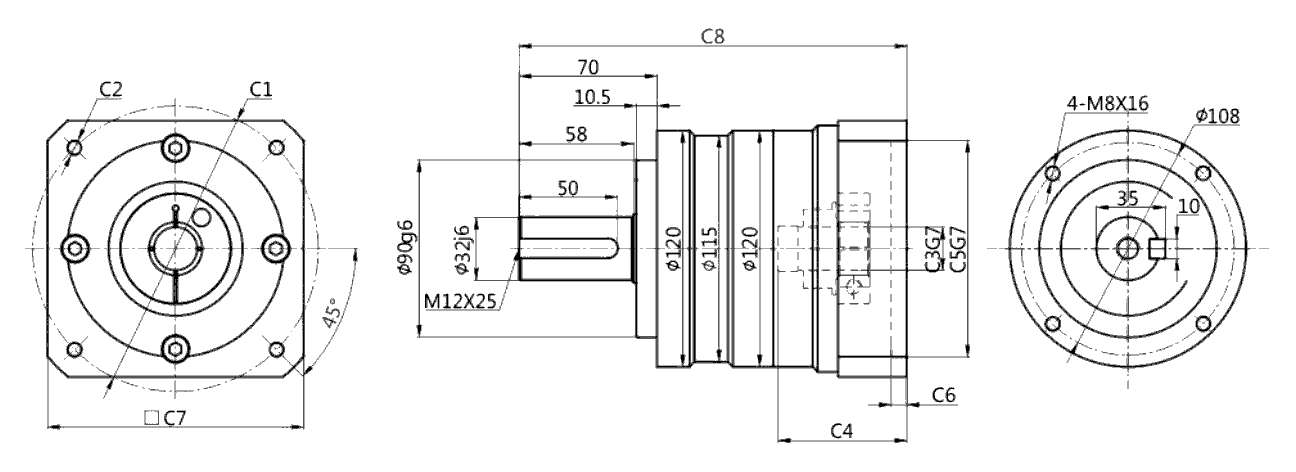

HL120-L1

2D

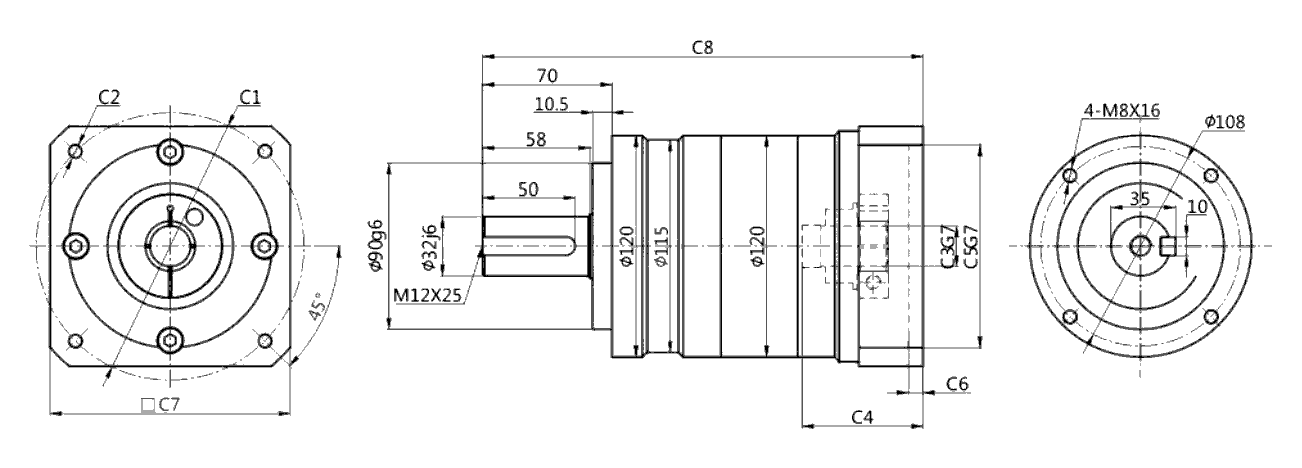

HL120-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HL120-L1 (Single) ⌀115 4-M8/4-M6 ⌀19/⌀22/⌀24 62,5 ⌀95 8 130 194
⌀130 4-M8 ⌀19/⌀22/⌀24 62,5 ⌀95 8 130 194
⌀145 4-M8 ⌀19/⌀22/⌀24 65,5 ⌀110 8 130 197
HL120-L2 (Double) ⌀90 4-M5/4-M6 ⌀19 57,5 ⌀70 6 130 230,5
⌀115 4-M8/4-M6 ⌀19/⌀22/⌀24 62,5 ⌀95 8 130 235,5
⌀130 4-M8 ⌀19/⌀22/⌀24 62,5 ⌀95 8 130 235,5
⌀145 4-M8 ⌀19/⌀22/⌀24 65,5 ⌀110 8 130 238,5
