Réducteurs planétaires HXF142

réducteur planétaire HXF142

Réducteurs planétaires HXF142

Couple :
410 - 700 Nm
Vitesses :
2000 tr/min
Ratio :
3 - 100

HXF142

Etage Ratio Couple nominal
(Nm)		 Couple max
(Nm)		 Vitesse nominale
(tr/min)		 Vitesse max
(tr/min)		 Force max radial
(N)		 Force max axial
(N)		 Jeu
(Arcmin)		 Efficacité
(%)		 Poids
(kg)
1 3 650 1300 2000 4000 9600 4800 3 95 18
4 700 1400 2000 4000 9600 4800 3 95 18
5 650 1300 2000 4000 9600 4800 3 95 18
7 540 1080 2000 4000 9600 4800 3 95 18
10 455 910 2000 4000 9600 4800 3 95 18
2 15 650 1300 2000 4000 9600 4800 5 95 25
16 700 1400 2000 4000 9600 4800 5 95 25
20 700 1400 2000 4000 9600 4800 5 95 25
25 650 1300 2000 4000 9600 4800 5 95 25
28 700 1400 2000 4000 9600 4800 5 95 25
30 650 1300 2000 4000 9600 4800 5 95 25
35 650 1300 2000 4000 9600 4800 5 95 25
40 700 1400 2000 4000 9600 4800 5 95 25
50 650 1300 2000 4000 9600 4800 5 95 25
70 540 1080 2000 4000 9600 4800 5 95 25
100 410 820 2000 4000 9600 4800 5 95 25

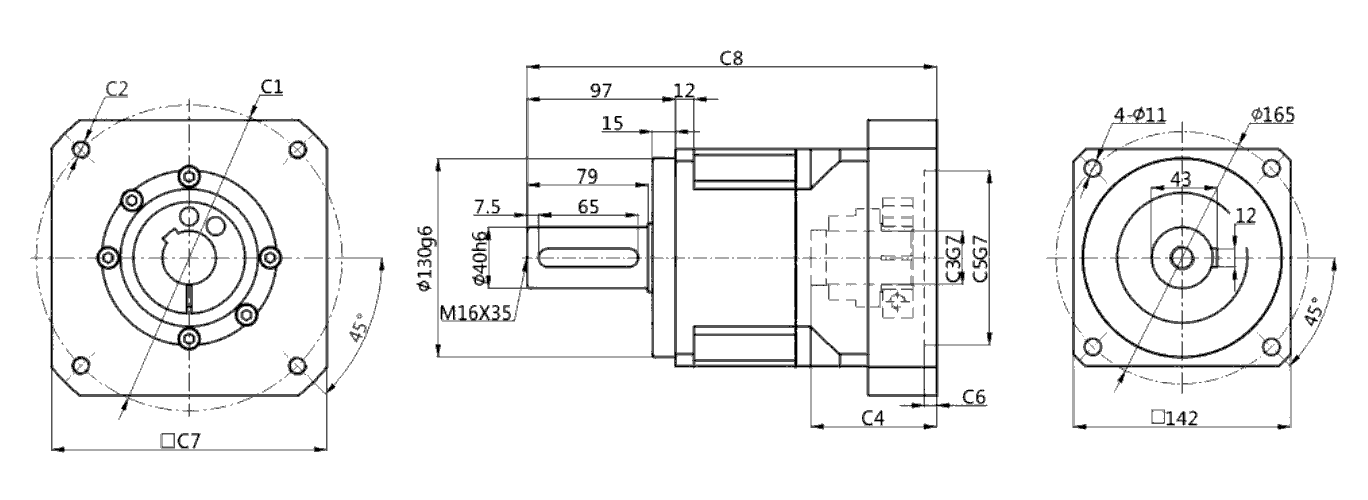

HXF142-L1

2D

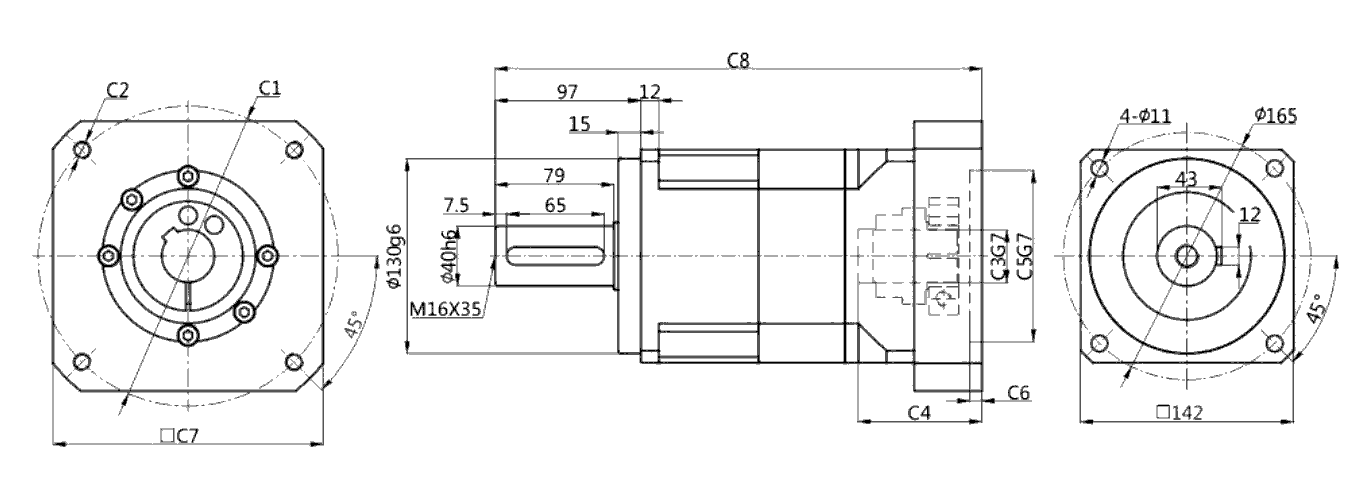

HXF142-L2

2D
Taille C1 C2 C3 C4 C5 C6 C7 C8
HXF142-L1 (Single) ⌀200 4-M12 ⌀35/⌀38/⌀42 82,5 ⌀114,3 8 180 268
⌀200 4-M12 ⌀35/⌀42 117 ⌀114,3 8 180 300,5
⌀215 4-M12 ⌀38/⌀42 87,5 ⌀180 8 200 273
HXF142-L2 (Double) ⌀90 4-M8/4-M6 ⌀22/⌀24 67,5 ⌀95 8 115 309,5
⌀145 4-M8 ⌀22/⌀24 72,5 ⌀110 8 130 314,5
⌀200 4-M12 ⌀35 82,5 ⌀114,3 6 180 324,5
codification
