Réducteurs planétaires SL060

réducteur planétaire SLS060

Réducteurs planétaires SLS060


Couple :
16 - 41 Nm
Vitesses :
3000 tr/min
Ratio :
3 - 350

SLS060

Etage Ratio Couple nominal
(Nm)
Couple max
(Nm)
Vitesse nominale
(tr/min)
Vitesse max
(tr/min)
Force max radial
(N)
Force max axial
(N)
Jeu
(Arcmin)
Efficacité
(%)
Poids
(kg)
1 3 16 33 3000 6000 170 120 3 97 1,4
4 27 54 3000 6000 170 120 3 97 1,4
5 27 54 3000 6000 170 120 3 97 1,4
7 19 39 3000 6000 170 120 3 97 1,4
10 8 17 3000 6000 170 120 3 97 1,4
2 16 30 60 3000 6000 170 120 5 97 1,6
20 30 60 3000 6000 170 120 5 97 1,6
25 33 66 3000 6000 170 120 5 97 1,6
28 30 60 3000 6000 170 120 53 97 1,6
35 33 66 3000 6000 170 120 5 97 1,6
40 30 60 3000 6000 170 120 5 97 1,6
50 33 66 3000 6000 170 120 5 97 1,6
70 21 43 3000 6000 170 120 5 97 1,6
3 64 37 75 3000 6000 170 120 5 97 1,8
80 37 75 3000 6000 170 120 5 97 1,8
100 37 75 3000 6000 170 120 5 97 1,8
125 41 82 3000 6000 170 120 5 97 1,8
140 37 75 3000 6000 170 120 5 97 1,8
175 41 82 3000 6000 170 120 5 97 1,8
200 37 75 3000 6000 170 120 5 97 1,8
250 41 82 3000 6000 170 120 5 97 1,8
280 37 75 3000 6000 170 120 5 97 1,8
350 41 82 3000 6000 170 120 5 97 1,8

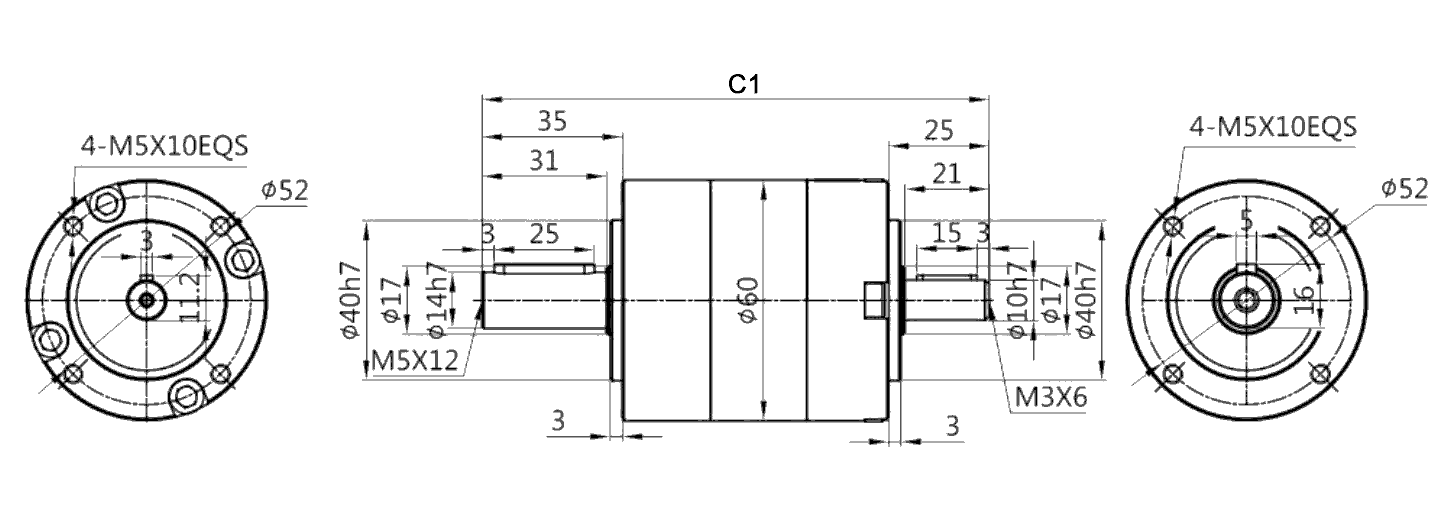

2D
Taille C1
1 126,5
2 142,5
3 158,5
codification
