Réducteurs planétaires SLS120

réducteur planétaire SLS120

Réducteurs planétaires SLS120


Couple :
93 - 329 Nm
Vitesses :
2000 tr/min
Ratio :
3 - 350

SLS120

Etage Ratio Couple nominal
(Nm)
Couple max
(Nm)
Vitesse nominale
(tr/min)
Vitesse max
(tr/min)
Force max radial
(N)
Force max axial
(N)
Jeu
(Arcmin)
Efficacité
(%)
Poids
(kg)
1 3 148 296 2000 3500 2230 1550 3 95 6,9
4 222 444 2000 3500 2230 1550 3 95 6,9
5 235 470 2000 3500 2230 1550 3 95 6,9
7 158 316 2000 3500 2230 1550 3 95 6,9
10 93 186 2000 3500 2230 1550 3 95 6,9
2 12 250 500 2000 3500 2230 1550 5 95 8,9
15 250 500 2000 3500 2230 1550 5 95 8,9
16 250 500 2000 3500 2230 1550 5 95 8,9
20 250 500 2000 3500 2230 1550 5 95 8,9
25 264 528 2000 3500 2230 1550 5 95 8,9
28 250 500 2000 3500 2230 1550 5 95 8,9
35 264 528 2000 3500 2230 1550 5 95 8,9
40 250 500 2000 3500 2230 1550 5 95 8,9
50 264 528 2000 3500 2230 1550 5 95 8,9
70 177 354 2000 3500 2230 1550 5 95 8,9
3 64 310 974 2000 3500 2230 1550 5 95 11,2
80 310 974 2000 3500 2230 1550 5 95 11,2
100 310 974 2000 3500 2230 1550 5 95 11,2
125 329 658 2000 3500 2230 1550 5 95 11,2
140 310 974 2000 3500 2230 1550 5 95 11,2
175 329 658 2000 3500 2230 1550 5 95 11,2
200 310 974 2000 3500 2230 1550 5 95 11,2
250 329 658 2000 3500 2230 1550 5 95 11,2
280 310 974 2000 3500 2230 1550 5 95 11,2
350 329 658 2000 3500 2230 1550 5 95 11,2

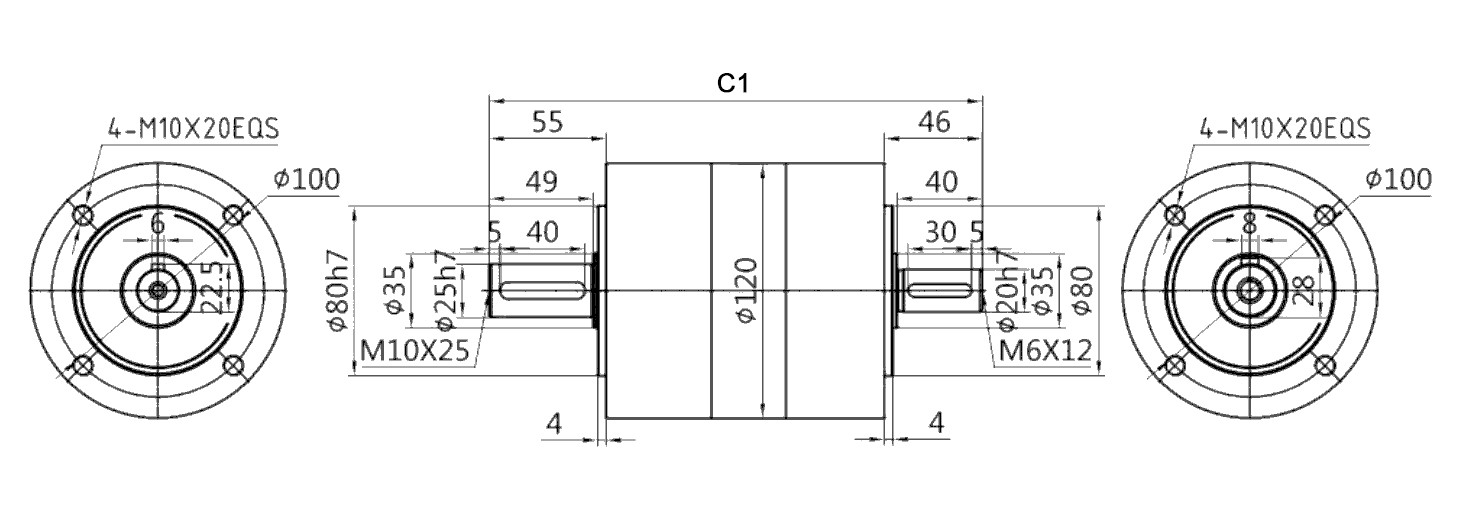

2D
Taille C1
1 232
2 262
3 292
codification
