Variateur Gold Trombone

Principales fonctions :
  • Puissance : de 4 à 10 kW
  • Tension d'alimentation : 50 à 780 Vdc
  • Courant : 8 à 22 A
Téléchargements Demandez un devis
Caractéristiques 12/400 16/400 R17/400 R22/400 8/800 12/800 R11/800 R16/800
Tension d'alimentation minimale (VDC) Pour type S ou T = 50
Pour type de suffixe 0 ou 1 = 100		 Pour type S ou T = 95
Tension d'alimentation nominale (VDC) 325 560 pour 400 Vac
680 pour 480 Vac
Tension d'alimentation maximale (VDC) 400 780
Puissance maximale (W) Jusqu'à 10 kW de puissance qualitative continue
Rendement (aux conditions nominales) (%) > 98
Tension d'alimentation auxiliaire (option) 18 à 30 VDC (seulement pour type S ou T)
Puissance d'alimentation auxiliaire ≤ 5 VA sans charge externe
≤8 VA avec charge externe totale
Courant continu (A) 12 16 17 22 8 12 11 16
Courant crête (A) 24 32 17 22 16 24 11 16
Communication USB, EtherCAT, Ethernet, CANopen, EIA RS-232 (standard)
EtherCAT: CoE/FoE/EoE, distributed clock. CANopen: DS-301, DS-305 and DS-402
Méthodes de commande Communication (CANopen, EtherCAT, Ethernet, RS232), Analog, PWM, Pulse and Direction
Feedback Incremental Encoder, Resolver, Digital Halls, Analog 1V ptp (Sin/Cos), Analog Halls, Absolute Serial Encoders (EnDAT 2.2 / BiSS / SSI / Panasonic / Mitutoyo / Tamagawa / Gurley - Virtual Absolute), Tachometer, Potentiometer
Entrées STO 2
Entrées/Sorties/Entrées analogiques 6/4/2
Méthode de montage Montage PCB
Dimensions 111 x 76 x 34 mm
Poids 300g
Le Gold Trombone - Variateurs servo intelligents de la Gold Line - Conçu pour opérer directement connecté au réseau via une puissance d'impulsion de haute tension de 400 ou 800 VDC, sans besoin pour un transformateur.

Le Gold Trombone rencontre le plus haut niveau d'application de contrôle de mouvement requis, fournissant d'excellentes performances servo, un réseau avancé, une sécurité intégrée et une densité de puissance élevée combinés à un contrôleur de mouvement totalement intégré et une intelligence locale.

Conjointement au Gold Maestro, l'ultime contrôleur de mouvement par réseau distribué, et les autres membres de la Gold Line, des solutions à la pointe pour des applications de mouvement multi-axes peuvent être facilement implémentées, avec un cycle de développement court tout en maintenant de haute performance

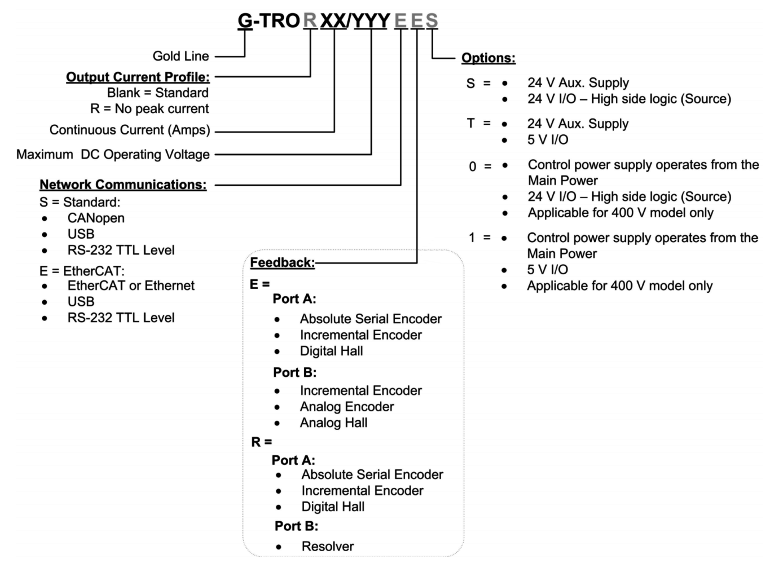

codification gold trombone


Elmo conçoit, vérifie, fabrique et teste tous ses produits en conformité avec les normes suivantes :

Téléchargez les certificats


Functional Safety :

Safe Torque Off (STO)
Safety Standard		 Item
The related standards below apply to the performance of the servo drives as stated in the environmental conditions
IEC 61800-5-2:2007 SIL 3 Adjustable speed electrical power drive systems – Safety requirements – Functional
EN ISO 13849-1:2008 Cat 3, PL e Safety of machinery — Safety-related parts of control systems.
EN 61508-1:2010 SIL 3 Functional safety of electrical/electronic/programmable electronic safety-related systems
EN 61508-2:2010 SIL 3 Functional safety of electrical/electronic/programmable electronic safety-related systems
EN 61508-3:2010 SIL 3 Functional safety of electrical/electronic/programmable electronic safety-related systems

Safety :

Specification Details
The related standards below apply to the performance of the servo drives as stated in the environmental conditions
Approved IEC/EN 61800-5-1 Adjustable speed electrical power drive systems. Safety requirements – Electrical, thermal and energy
Recognized UL 61800-5-1 Adjustable speed electrical power drive systems Safety requirements – Electrical, thermal and energy
Conformity with CE 2006/95/EC Low-voltage directive 2006/95/EC
Recognized CSA C22.2 NO. 14-13 Or
Recognized CSA C22.2 NO. 274-13		 Industrial Control Equipment
Adjustable drive speeds

Environmental :

Specification Details
Approved IEC60068-2-78 Environmental testing – Damp heat, steady state
Approved IEC60068-2-6 Environmental testing –Vibration (sinusoidal)
Approved IEC60068-2-2 Environmental testing – Dry heat
pproved IEC60068-2-27 Basic environmental testing procedures - Shock

EMC :

Specification Details
Approved IEC/EN 61800-3 Adjustable speed electrical power drive systems
In compliance with EN 55011 Class A with EN 61000-6-2: Immunity for industrial environment, according to:
IEC 61000-4-2 / criteria B
IEC 61000-4-3 / criteria A
IEC 61000-4-4 / criteria B
IEC 61000-4-5 / criteria B
IEC 61000-4-6 / criteria A
IEC 61000-4-8 / criteria A
IEC 61000-4-11 / criteria B/C		 Electromagnetic compatibility (EMC)
Approved IEC 61326-3-1 Electrical equipment for measurement, control and laboratory use. Standard required for STO.

Other Compliant Standards :

Quality Assurance
ISO 9001:2008 Quality Management
Design
IPC-D-275
IPC-SM-782
IPC-CM-770		 Printed wiring for electronic equipment (clearance, creepage, spacing, conductors sizing, etc.)
Reliability
MIL-HDBK- 217F Reliability prediction of electronic equipment (rating, de-rating, stress, etc.)
Workmanship
In compliance with IPC-A-610, level 3 Acceptability of electronic assemblies
PCB
In compliance with IPC-A-600, level 3 Acceptability of printed circuit boards
Packing
In compliance with EN 100015 Protection of electrostatic sensitive devices
Environmental
In compliance with 2002/96/EC Waste Electrical and Electronic Equipment regulations (WEEE)
Note: Out-of-service Elmo drives should be sent to the nearest Elmo sales office.
In compliance with 2002/95/EC
(effective July 2006)		 Restrictions on Application of Hazardous Substances in Electric and Electronic Equipment (RoHS)
