Les critères de choix pour bien choisir son moteur brushless

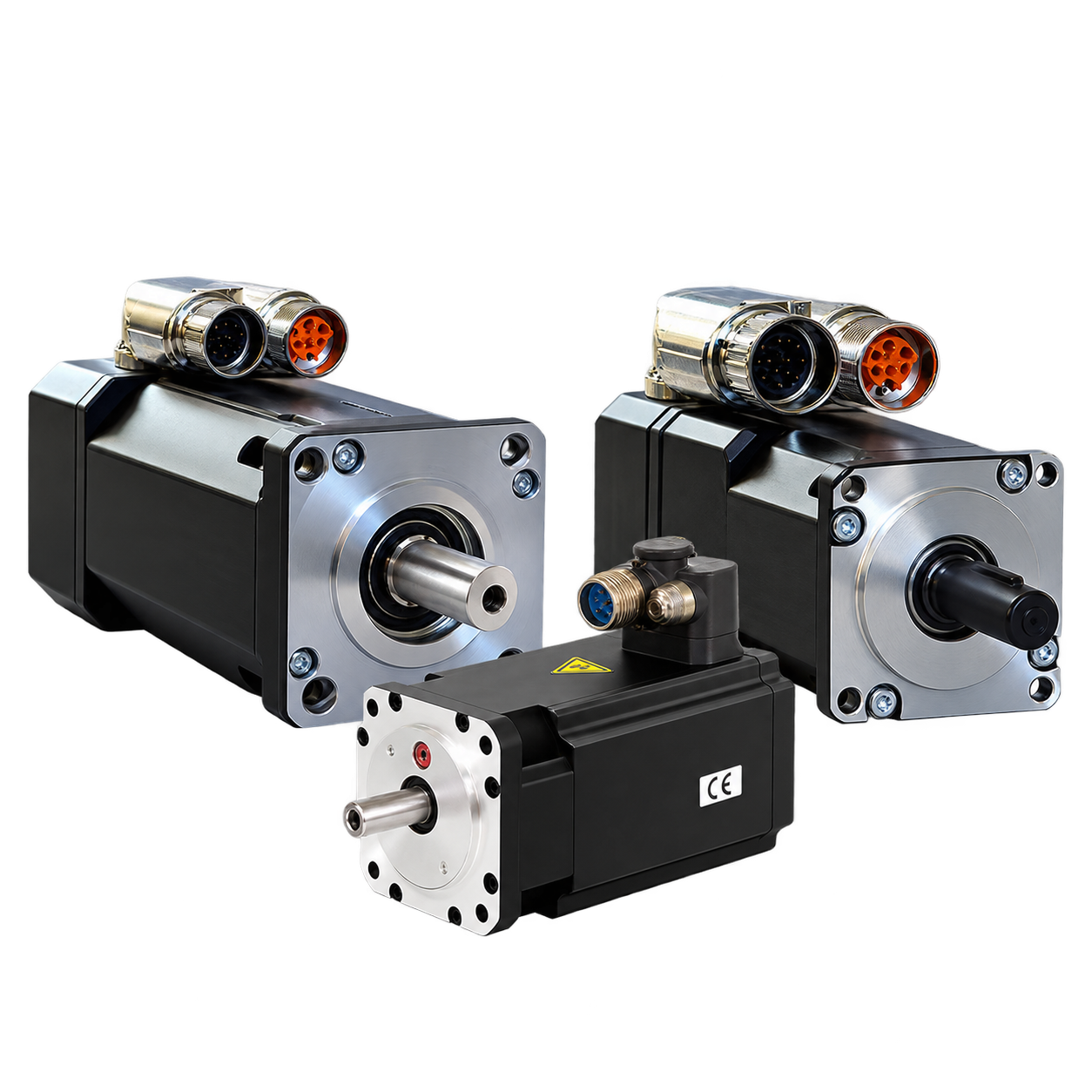

Les moteurs brushless (ou moteurs sans balais) sont aujourd’hui omniprésents dans l’industrie pour leur fiabilité, leur rendement énergétique et leur faible maintenance. Cependant, choisir le bon moteur brushless nécessite de prendre en compte plusieurs critères techniques essentiels pour assurer une compatibilité optimale avec votre application. Voici les principaux éléments à considérer pour faire le bon choix.

1. Le couple nominal : un indicateur de performance

Le couple nominal est la force de rotation que le moteur peut fournir de manière continue sans surchauffe. Il doit être adapté aux exigences mécaniques de votre application.

À prendre en compte :

• Charge à entraîner
• Résistances mécaniques (frottements, inertie)
• Plage d'utilisation continue

Un sous-dimensionnement entraînera une surchauffe du moteur, tandis qu’un surdimensionnement pourra affecter le rendement global et alourdir le système.

2. La vitesse nominale : pour une cinématique maîtrisée

La vitesse nominale correspond à la vitesse de rotation à laquelle le moteur fournit son couple nominal. Elle est cruciale pour les applications nécessitant une régulation de vitesse précise, comme les systèmes d’entraînement ou les robots industriels.

Astuce : Assurez-vous que la plage de vitesse correspond aux cycles d'utilisation prévus et aux limitations mécaniques de l'ensemble motorisé.

3. L’encombrement : adapter le moteur à votre environnement

L’encombrement du moteur (diamètre, longueur, forme) est souvent une contrainte physique déterminante.

Paramètres à vérifier :

• Espace disponible dans la machine
• Poids du moteur (critique pour les applications mobiles)
• Mode de fixation et compatibilité mécanique

Une intégration réussie nécessite une parfaite compatibilité avec le châssis ou le bâti de l’équipement.

4. Le type de capteur de position : précision et retour d’information

Les moteurs brushless nécessitent généralement un capteur de position pour assurer un pilotage précis. Le choix dépend du niveau de précision requis et des conditions environnementales.

Principaux types de capteurs :

• Codeur incrémental : simple, économique, adapté aux applications standards
• Codeur absolu : offre une position unique sur 360°, idéal pour les applications nécessitant un repérage immédiat
• Résolver : robuste, fiable en environnement sévère (température, vibrations), mais plus complexe à intégrer

5. La tension d’alimentation : un critère stratégique

La tension d’alimentation impacte directement la performance, le rendement et la compatibilité avec les variateurs.

Deux grandes catégories :

• Basse tension DC (24Vdc, 48Vdc, etc.) : utilisée dans la robotique, l’automatisation légère, les véhicules électriques légers
• Tension secteur AC (230Vac / 380Vac) : pour les installations industrielles puissantes, souvent couplée à un variateur de fréquence

Conseil : Optez pour une tension compatible avec votre infrastructure existante pour réduire les coûts d’adaptation.

6. Compatibilité avec l’environnement : robustesse et protection

Le moteur doit être capable de fonctionner dans les conditions spécifiques à son environnement d’utilisation.

Critères environnementaux :

• Indice de protection (IP) contre la poussière et l’humidité
• Température de fonctionnement
• Présence de vibrations, chocs, produits chimiques ou atmosphères explosives (ATEX)

Adaptez le choix du moteur aux contraintes spécifiques de votre secteur (agroalimentaire, offshore, ferroviaire, etc.).

7. Compatibilité avec les systèmes d'entraînement : intégration fluide

Le moteur doit pouvoir s'intégrer facilement avec les variateurs, contrôleurs et autres éléments de commande.

À vérifier :

• Protocoles de communication pris en charge (CANopen, EtherCAT, Modbus, etc.)
• Compatibilité avec le type de variateur ou de servo drive
• Fonctionnalités attendues : freinage, régulation de couple, de position, etc.

Un bon appairage moteur-variateur garantit une efficacité maximale et simplifie la mise en œuvre.

> Lire les critères de choix pour un variateur

Conclusion : un moteur brushless bien choisi, c’est un système performant

Le choix d’un moteur brushless repose sur l’analyse fine de nombreux critères techniques : performances mécaniques (couple, vitesse), dimensions, environnement, capteurs, alimentation, compatibilité logicielle et électronique. Une évaluation rigoureuse permettra d’assurer un fonctionnement optimal, une durabilité accrue et une intégration sans heurts dans votre système.
