Bien choisir son variateur : les critères essentiels
Le choix d'un variateur pour moteur électrique dépend de plusieurs paramètres : la technologie du moteur, le couple et la vitesse nécessaires, l'alimentation disponible, les performances de régulation et les interfaces de communication.
Un variateur correctement dimensionné permet de maîtriser le mouvement, d'adapter le fonctionnement du moteur aux contraintes de l'application et, dans certains cas, d'optimiser la consommation énergétique.
Voici les 11 critères à vérifier pour sélectionner une électronique de commande adaptée à votre système de motorisation.
Besoin d'aide pour dimensionner votre variateur ?
Communiquez-nous les caractéristiques de votre moteur, vos besoins en couple, vitesse et précision. Notre équipe technique vous accompagne dans la sélection.
Décrire mon projetQu'est-ce qu'un variateur pour moteur électrique ?
Un variateur est un équipement électronique qui adapte l'alimentation et la commande d'un moteur afin de contrôler son fonctionnement.
Selon la technologie utilisée, il permet de réguler la vitesse, le couple ou la position du moteur. Les méthodes de commande diffèrent notamment entre un moteur asynchrone, un moteur brushless et un moteur à courant continu.
À quoi sert un variateur ?
Contrôler la vitesse
Adapter la vitesse de rotation aux besoins du procédé ou de la machine.
Réguler le couple
Maîtriser les efforts fournis par le moteur selon la charge et le cycle de fonctionnement.
Piloter les mouvements
Gérer les accélérations, les décélérations, les inversions de sens et, selon le système, le positionnement.
Optimiser le fonctionnement
Adapter la puissance aux besoins réels et réduire la consommation dans certaines applications à charge variable.
Les 11 critères pour bien choisir un variateur
Avant de sélectionner une référence, il est nécessaire de définir les caractéristiques électriques et mécaniques du moteur, ainsi que les contraintes de l'application.
1. Identifier le type de moteur à piloter
Le premier critère est la compatibilité entre le variateur et la technologie du moteur.
- Moteur asynchrone : variateur de fréquence adapté.

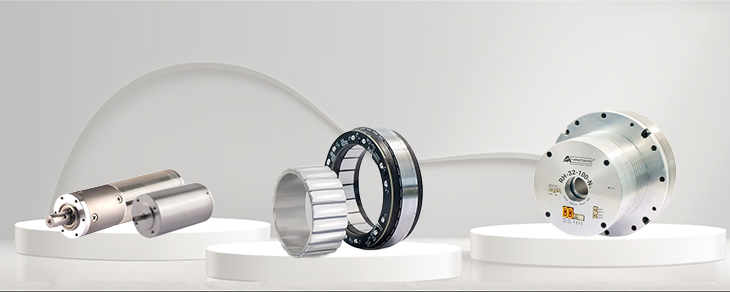

- Moteur brushless : contrôleur ou servo-variateur compatible avec le moteur et ses capteurs.
- Moteur DC à balais : contrôleur de courant continu.
- Moteur pas à pas : driver adapté aux phases, au courant et au mode de commande.
- Moteur synchrone : électronique adaptée à sa technologie et à son mode de régulation.
2. Vérifier la tension d'alimentation
Le variateur doit être compatible avec l'alimentation disponible sur la machine et avec les caractéristiques électriques du moteur.
- 24 ou 48 Vdc : solutions basse tension pour robotique et systèmes embarqués.
- 230 Vac : alimentation monophasée ou triphasée selon les références.
- 400 Vac triphasé : applications industrielles.
Vérifiez la plage de tension d'entrée du variateur et la tension de sortie qu'il peut fournir au moteur.
3. Déterminer la puissance du moteur
La puissance nominale du moteur, exprimée en watts (W) ou kilowatts (kW), constitue un premier indicateur pour sélectionner le variateur.
Elle ne suffit toutefois pas à elle seule : le courant, le couple, la vitesse et les surcharges admissibles doivent également être pris en compte.
4. Vérifier le courant nominal et le courant de pointe
Le variateur doit pouvoir fournir le courant nécessaire au moteur pendant son fonctionnement normal, mais également lors des phases d'accélération ou de surcharge.
- Courant nominal du moteur.
- Courant continu admissible par le variateur.
- Courant de pointe et durée admissible.
- Conditions de refroidissement et de température.
Un dimensionnement insuffisant peut entraîner des limitations de performance, des défauts de surcharge ou un échauffement excessif.
5. Définir les performances d'asservissement
Les performances attendues dépendent du type de mouvement à réaliser.
- Contrôle de vitesse : maintien d'une vitesse selon la consigne.
- Contrôle de couple : régulation des efforts moteurs.
- Contrôle de position : suivi d'une position ou d'une trajectoire.
- Régulation dynamique : réponse aux accélérations et aux variations de charge.
Les applications de robotique et de positionnement peuvent nécessiter un servo-variateur associé à un capteur de retour.
6. Identifier les fonctions intégrées nécessaires
Selon les applications, certaines fonctionnalités peuvent faciliter l'intégration et le pilotage du système.
| Fonction | Utilité |
|---|---|
| Régulation PID | Maintien d'une consigne de vitesse, de pression ou d'une autre grandeur selon l'architecture. |
| Communication industrielle | Échange de données avec un automate ou un contrôleur. |
| Filtrage CEM | Réduction des perturbations électromagnétiques. |
| Rampes d'accélération | Gestion progressive des démarrages et des arrêts. |
| Freinage | Gestion de la décélération et de l'énergie de freinage selon le variateur. |
| Entrées / sorties | Connexion de capteurs, de commandes et d'équipements externes. |
7. Choisir le mode de contrôle moteur
Plusieurs stratégies de commande existent, selon la technologie du moteur et les performances recherchées.
Commande V/f
Solution simple pour certaines applications avec moteurs asynchrones.
Commande vectorielle
Contrôle plus élaboré du moteur, notamment pour améliorer la régulation du couple.
Commande avec capteur
Exploitation d'un retour de position ou de vitesse pour les applications asservies.
Pour les moteurs brushless, d'autres méthodes de commande, notamment la commande orientée champ (FOC), peuvent être utilisées.
8. Vérifier l'encombrement et le montage
Les dimensions et le mode d'installation sont déterminants pour l'intégration du variateur dans la machine.
- Montage en armoire électrique.
- Fixation sur platine ou rail DIN selon le modèle.
- Intégration directement dans un équipement.
- Solutions compactes pour systèmes embarqués.
Pensez également à prévoir les dégagements nécessaires au câblage et au refroidissement.
9. Prendre en compte l'environnement
Le variateur doit être sélectionné en fonction des conditions dans lesquelles il sera utilisé.
- Température : plage de fonctionnement admissible.
- Protection IP : résistance à la poussière et à l'eau selon l'installation.
- Vibrations : contraintes mécaniques de l'équipement.
- Refroidissement : ventilation ou dissipation thermique.
- Compatibilité électromagnétique : exigences CEM de l'installation.
Certaines applications embarquées ou industrielles sévères nécessitent des électroniques spécialement conçues pour ces environnements.
10. Choisir les interfaces de communication
Les protocoles de communication permettent d'intégrer le variateur dans l'architecture de commande de la machine.
EtherCAT
Communication industrielle adaptée notamment aux systèmes de mouvement synchronisés.
CANopen
Protocole utilisé dans de nombreux équipements industriels et embarqués.
Ethernet industriel
Intégration aux architectures réseau selon les protocoles pris en charge par le variateur.
Entrées / sorties
Commande par signaux analogiques, numériques ou impulsionnels selon les références.
Vérifiez la compatibilité avec votre automate, votre contrôleur de mouvement et les équipements existants.
11. Évaluer le budget et le coût global
Le prix d'achat du variateur ne représente qu'une partie du coût de la solution.
- Prix du variateur et de ses options.
- Capteurs et accessoires nécessaires.
- Temps d'intégration et de paramétrage.
- Maintenance et disponibilité des pièces.
- Consommation énergétique et durée de vie.
Une électronique mieux adaptée peut simplifier l'intégration et réduire le coût global du système sur sa durée d'utilisation.
Quelles solutions de variateurs propose A2V Mécatronique ?
A2V Mécatronique accompagne les industriels dans le choix et l'intégration de solutions de commande moteur, du variateur compact aux systèmes servo haute performance.
| Gamme | Caractéristiques principales | Applications | Découvrir |
|---|---|---|---|
| Variateurs brushless | Commande de moteurs brushless, régulation du mouvement, différentes architectures disponibles. | Robotique, industrie, automatisation. | Voir la gamme |
| LSMECAPION | Solutions de motorisation et de commande brushless. | Automatisation et applications industrielles. | Voir la gamme |
| Motor Power Company (MPC) | Solutions de commande pour servomoteurs brushless, selon les références. | Machines industrielles et axes motorisés. | Voir la gamme |
| Elmo Motion Control | Servo-variateurs numériques, forte densité de puissance, fonctions avancées de commande. | Robotique, automatisation, systèmes embarqués. | Voir la gamme |
| IRT Flex Line Slim | Format compact, solutions jusqu'à 2 kW et alimentation 3 × 230 Vac selon les versions. | Machines spéciales et intégrations compactes. | Voir la gamme |
En résumé : comment sélectionner le bon variateur ?
Le choix d'un variateur repose avant tout sur la compatibilité avec le moteur et sur les performances attendues de l'application.
Le couple, la vitesse, le courant, l'alimentation, la précision, les communications et l'environnement doivent être étudiés ensemble pour obtenir une solution cohérente.
Chez A2V Mécatronique, notre équipe technique vous accompagne dans le dimensionnement, la sélection et l'intégration de vos solutions de motorisation et de commande.
