Qu'est-ce qu'un actionneur rotatif ?
Un actionneur rotatif est un dispositif qui produit un mouvement de rotation afin de transmettre un couple à une charge mécanique.
Dans les applications robotiques et industrielles, il peut associer un moteur électrique, un réducteur, des capteurs de position et une électronique de commande pour maîtriser la position, la vitesse ou le couple.
Selon les besoins de l'application, ces composants peuvent être réunis dans un ensemble compact ou intégrés séparément dans la machine.
Vous recherchez un actionneur rotatif ?
Couple, vitesse, précision, encombrement et communication : A2V Mécatronique vous accompagne dans le choix et le dimensionnement de votre solution de motorisation.
Demander un conseil techniqueDe quoi se compose un actionneur rotatif ?
Un actionneur rotatif électrique peut intégrer plusieurs composants permettant de produire, transmettre et contrôler le mouvement.
Moteur électrique
Il génère le mouvement rotatif et fournit le couple moteur. Les technologies brushless sont particulièrement utilisées dans les actionneurs robotiques.
Réducteur
Il adapte la vitesse et le couple disponibles en sortie. Selon les contraintes, il peut être planétaire, harmonique ou d'une autre technologie.
Codeur de position
Il mesure la position angulaire du moteur ou de la sortie et permet un pilotage précis en boucle fermée.
Contrôleur et variateur
Ils assurent la commande et la régulation du mouvement. Certaines solutions proposent des interfaces CANopen ou EtherCAT selon les modèles.
Selon les contraintes mécaniques et les exigences de sécurité, l'ensemble peut également intégrer un frein, des roulements adaptés aux charges, un arbre creux pour le passage des câbles ou une architecture pancake pour limiter la longueur axiale.
Comment fonctionne un actionneur rotatif ?
Dans un actionneur rotatif électrique, le contrôleur reçoit une consigne de position, de vitesse ou de couple. Le variateur commande ensuite le moteur pour produire le mouvement demandé.
Le moteur entraîne directement la charge ou transmet son mouvement à travers un réducteur, selon l'architecture retenue.
Lorsqu'un capteur de position est intégré, la mesure du mouvement permet au système de commande de corriger les écarts entre la consigne et le mouvement réel.
Quels sont les avantages des actionneurs rotatifs ?
Contrôle précis
La régulation de position, de vitesse ou de couple permet de maîtriser les mouvements articulés.
Intégration compacte
Les architectures intégrées permettent de réunir plusieurs fonctions mécatroniques dans un volume réduit.
Couple adapté
L'utilisation d'un réducteur permet d'adapter le couple et la vitesse de sortie aux contraintes de la charge.
Communication industrielle
Certaines solutions intégrées disposent de bus de communication facilitant leur intégration dans les systèmes automatisés.
Quelles sont les applications des actionneurs rotatifs ?
Les actionneurs rotatifs sont utilisés dans les systèmes nécessitant un mouvement angulaire contrôlé, qu'il s'agisse de positionner, d'orienter ou d'entraîner un mécanisme.
Bras robotiques
Pilotage des articulations pour les opérations de manipulation, d'assemblage et de robotique collaborative.
Exosquelettes
Assistance au mouvement avec des actionneurs adaptés aux contraintes d'ergonomie, de poids et de sécurité.
Automatisation industrielle
Positionnement et orientation de pièces, d'outils ou de sous-ensembles dans les machines automatisées.
Drones et systèmes embarqués
Orientation de capteurs, nacelles stabilisées et mécanismes motorisés embarqués.
Actionneur rotatif ou moteur électrique : quelle différence ?
Un moteur électrique transforme l'énergie électrique en mouvement mécanique et fournit un couple sur son arbre.
Un actionneur rotatif désigne plus largement un dispositif destiné à réaliser une fonction mécanique de rotation.
Dans les applications robotiques, il peut regrouper le moteur, le réducteur, les capteurs et l'électronique de commande au sein d'un même module.
Cette intégration peut simplifier la conception mécanique, réduire le câblage externe et faciliter l'assemblage des articulations robotiques.
Comment choisir un actionneur rotatif ?
Le dimensionnement doit tenir compte des performances recherchées et des contraintes d'intégration de votre système.
- Déterminer le couple : calculer le couple continu et le couple crête nécessaires pour entraîner la charge.
- Définir la vitesse : vérifier la vitesse de sortie et les accélérations attendues.
- Préciser la précision : choisir la résolution et le type de retour de position adaptés à l'application.
- Étudier les charges mécaniques : vérifier les efforts radiaux, axiaux et les moments admissibles.
- Vérifier l'intégration : prendre en compte l'encombrement, les fixations, l'arbre creux et les contraintes thermiques.
- Choisir la communication : confirmer la compatibilité avec l'architecture de commande de la machine ou du robot.
Questions fréquentes sur les actionneurs rotatifs
Un actionneur rotatif intègre-t-il toujours un réducteur ?
Non. Certains actionneurs fonctionnent en entraînement direct, tandis que d'autres intègrent un réducteur pour adapter le couple et la vitesse de sortie.
Quelle différence entre un actionneur rotatif et un actionneur linéaire ?
Un actionneur rotatif produit un mouvement angulaire, tandis qu'un actionneur linéaire produit un déplacement en ligne droite.
Peut-on piloter plusieurs articulations simultanément ?
Oui. Une architecture de contrôle multi-axes permet de coordonner plusieurs actionneurs, à condition de disposer de commandes et d'interfaces compatibles avec la synchronisation requise.
Quels actionneurs utiliser pour un robot humanoïde ?
Les actionneurs brushless compacts, notamment les architectures pancake avec réducteur et retour de position, peuvent répondre aux besoins des articulations robotiques. Le choix dépend du couple, de la vitesse, de l'encombrement et des efforts mécaniques.
En résumé : pourquoi choisir un actionneur rotatif intégré ?
Les actionneurs rotatifs intégrés permettent de réunir plusieurs fonctions mécatroniques dans un ensemble compact : motorisation, réduction, mesure de position et parfois électronique de commande.
Ils répondent notamment aux besoins des articulations robotiques, des systèmes de positionnement et des machines automatisées.
Chez A2V Mécatronique, nous vous accompagnons dans la sélection, le dimensionnement et l'intégration de vos solutions de motorisation, du standard au sur-mesure.

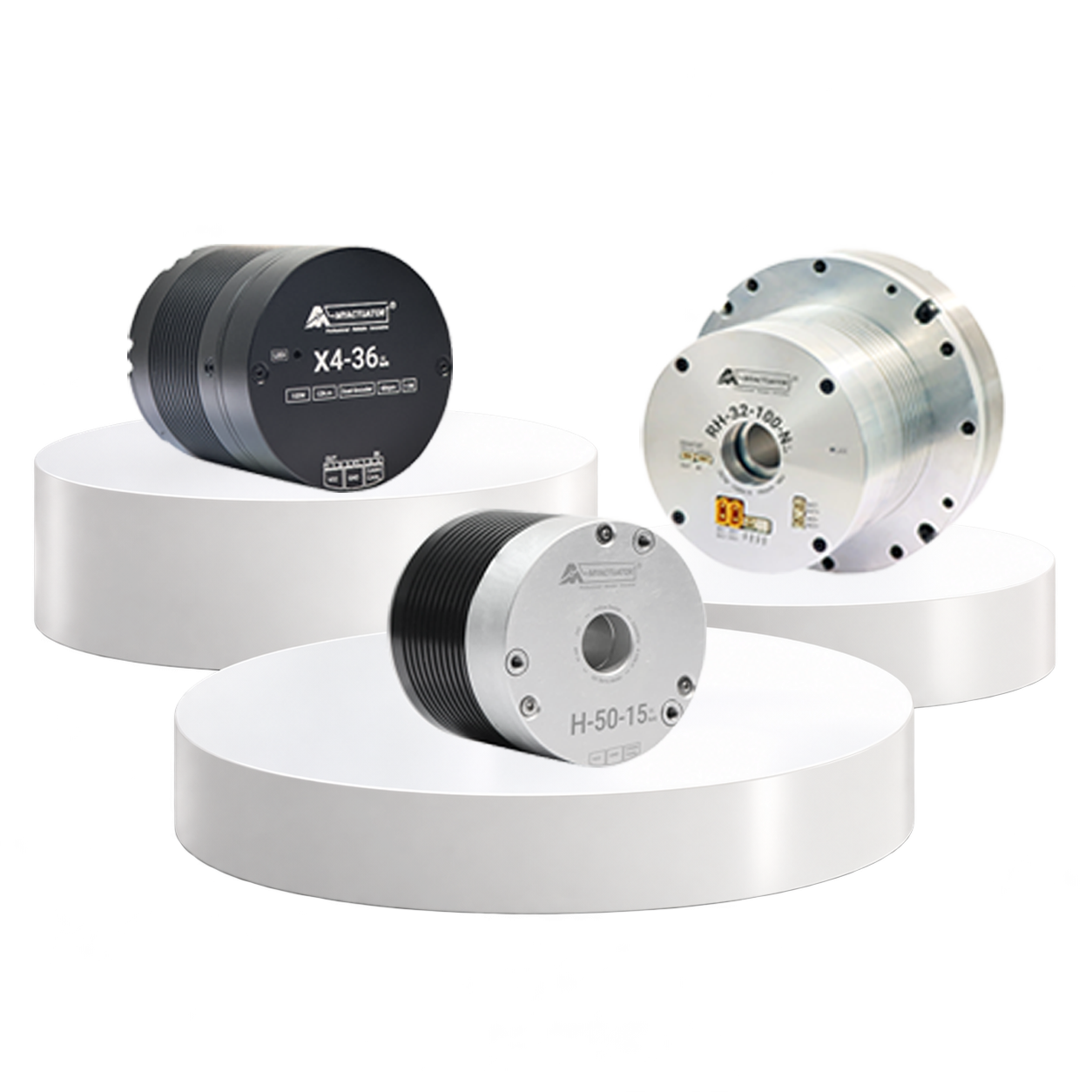

Découvrez les actionneurs rotatifs A2V
